Datasheet下载- 型号： FOD617DW
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FOD617DW由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FOD617DW价格参考。Fairchild SemiconductorFOD617DW封装/规格：未分类， 暂无。您可以下载FOD617DW参考资料、Datasheet数据手册功能说明书，资料中有FOD617DW 详细功能的应用电路图电压和使用方法及教程。
FOD617DW 是安森美（ON Semiconductor）推出的双通道光耦合器，属于光隔离器—晶体管输出型（光电晶体管输出），采用DIP-8宽体封装，具有高隔离电压（Viso = 5000 Vrms）、高共模抑制比（CMR ≥ 10 kV/μs）及良好的温度稳定性。 其典型应用场景包括： ✅ 工业自动化控制：用于PLC数字输入模块、继电器驱动电路中，实现微控制器（如STM32、PIC）与高压/大电流负载（如24V DC/220V AC执行器）之间的电气隔离与信号传输。 ✅ 电源系统反馈回路：在开关电源（SMPS）中，配合TL431构成次级侧电压反馈，将隔离后的误差信号传回初级侧PWM控制器（如UC384x系列），保障安全与稳定性。 ✅ 电机驱动与变频器接口：隔离MCU的PWM或使能信号至IGBT/MOSFET栅极驱动电路，防止高压噪声干扰主控系统。 ✅ 医疗与测试设备：满足IEC 60601等安全标准要求，用于病人连接设备中的信号隔离，确保患者电气安全。 ✅ 电表与智能电能管理系统：实现计量芯片与通信模块（如RS-485、NB-IoT）间的隔离通信，抗干扰能力强。 该器件具备双通道独立结构（Channel A/B）、电流传输比（CTR）典型值60–120%（IF=10mA），响应时间约4μs（上升/下降），适用于中低速数字信号隔离（≤20 kHz）。不适用于高速通信（如USB、CAN），但兼顾成本、可靠性与安全认证（UL、VDE、CQC），是工业控制中成熟可靠的隔离方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5KV TRANSISTOR 4DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

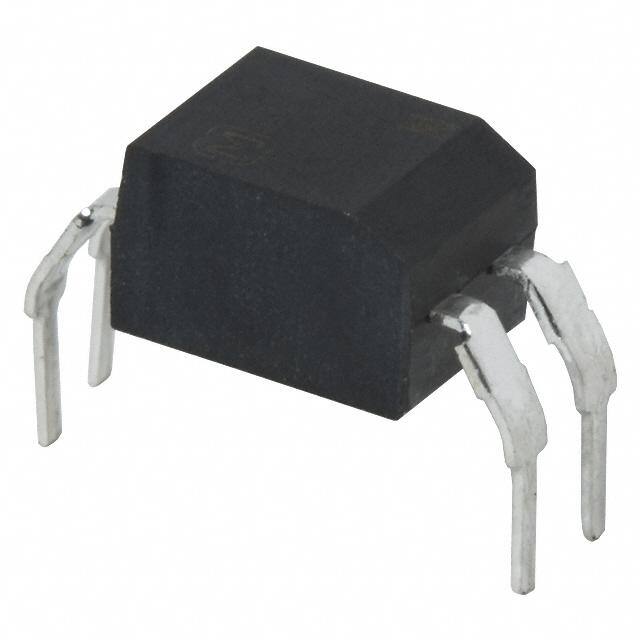

| 产品图片 |
|
| 产品型号 | FOD617DW |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 供应商器件封装 | 4-DIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.400"，10.16mm） |
| 工作温度 | -55°C ~ 110°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 2,000 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 320% @ 10mA |
| 电流传输比（最小值） | 160% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
