Datasheet下载- 型号： FOD3150TSR2
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FOD3150TSR2由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FOD3150TSR2价格参考。Fairchild SemiconductorFOD3150TSR2封装/规格：未分类， 暂无。您可以下载FOD3150TSR2参考资料、Datasheet数据手册功能说明书，资料中有FOD3150TSR2 详细功能的应用电路图电压和使用方法及教程。
FOD3150TSR2是安森美（ON Semiconductor）推出的高性能光耦隔离式栅极驱动器，专为驱动功率MOSFET和IGBT设计。其典型应用场景包括：工业变频器与伺服驱动器中，用于隔离控制信号与高压功率级，提升系统抗干扰性与安全性；开关电源（如AC-DC、DC-DC模块）的高频半桥/全桥拓扑中，驱动上、下管并提供可靠的死区时间保护；光伏逆变器和储能系统中的DC/AC转换环节，实现主控MCU与高压逆变桥之间的电气隔离；以及电机控制（如BLDC、PMSM驱动）、不间断电源（UPS）和电焊机等对隔离可靠性要求严苛的工业设备。该器件具备高共模瞬态抗扰度（CMTI > 15 kV/μs）、快速传播延迟（典型值0.25 μs）、宽工作温度范围（–40°C 至 +100°C）及增强型隔离（符合UL1577、IEC60747-5-5标准），适用于需功能隔离或基本隔离的中高功率应用。注意：FOD3150TSR2为单通道、非反相、逻辑输入型驱动器，输出峰值电流达0.5 A，适合驱动中小功率开关器件，不支持米勒钳位或有源米勒箝位功能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER GATE DRV 1A 8-SMDIP |
| 产品分类 | 光隔离器 - 栅极驱动器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

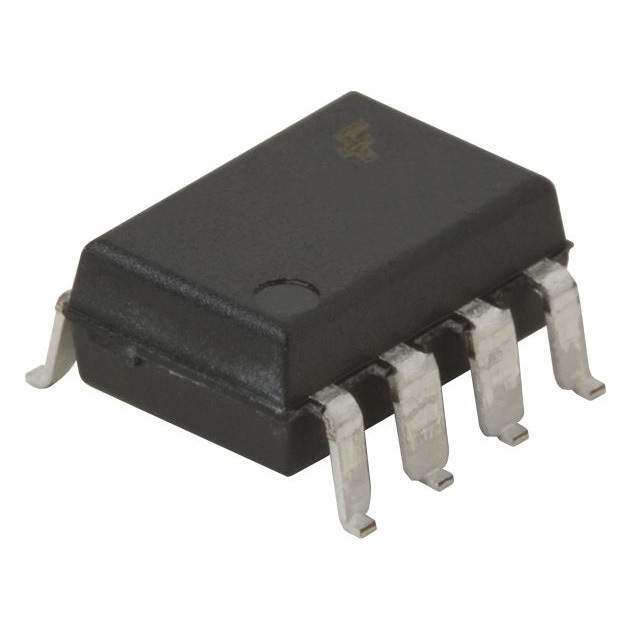

| 产品图片 |
|
| 产品型号 | FOD3150TSR2 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | OPTOPLANAR® |
| 上升/下降时间（典型值） | 60ns， 60ns |
| 传播延迟tpLH/tpHL（最大值） | 500ns， 500ns |
| 供应商器件封装 | 8-SMDIP-W |
| 共模瞬态抗扰度（最小值） | 20kV/µs |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-SMD，鸥翼型 |
| 工作温度 | -40°C ~ 100°C |
| 技术 | 光学耦合 |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 15 V ~ 30 V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-峰值输出 | 1.5A |
| 电流-输出高，低 | 1A， 1A |
| 脉宽失真（最大） | 300ns |
| 认可 | UL |
| 通道数 | 1 |
