Datasheet下载- 型号： FNR2E-0R15F1
- 制造商： Riedon
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FNR2E-0R15F1由Riedon设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FNR2E-0R15F1价格参考。RiedonFNR2E-0R15F1封装/规格：未分类， 暂无。您可以下载FNR2E-0R15F1参考资料、Datasheet数据手册功能说明书，资料中有FNR2E-0R15F1 详细功能的应用电路图电压和使用方法及教程。
Riedon FNR2E-0R15F1 是一款底座安装（Chassis Mount）功率电阻器，阻值为0.15Ω，精度±1%，额定功率高达100W（依散热条件而定），采用陶瓷基体与金属氧化物薄膜/合金箔复合结构，具备优异的脉冲耐受性、低电感（<10nH）和良好热稳定性。 其典型应用场景包括： - 工业电源与UPS系统：用作电流检测采样电阻，在大电流（如50–100A）回路中实时监测负载或逆变器输出电流，支持过流保护与闭环控制； - 电机驱动与变频器：在IGBT/功率模块的直流母线或制动单元中，作为动态制动电阻的并联采样元件，或用于再生能量回馈回路中的高精度电流反馈； - 焊接设备与电镀电源：在大电流恒流输出电路中实现毫欧级高精度、低漂移电流检测，保障工艺稳定性； - 测试负载与电子负载模块：作为低阻值、高功率耗散的基准采样端，配合功率MOSFET或继电器实现可编程负载控制； - 新能源领域：在储能系统（ESS）电池管理系统（BMS）或光伏逆变器直流侧，用于电池充放电电流高可靠性监测。 该型号强调“低阻值+高功率+高精度+底座安装”，适用于需直接紧固于散热器、长期承受高热应力及强电磁干扰的严苛工业环境。注意：实际使用须确保充分散热（推荐强制风冷或水冷），并避免PCB走线引入寄生电感影响测量精度。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CHAS MNT 0.15 OHM 1% 80W |
| 产品分类 | 底座安装电阻器 |
| 品牌 | Riedon |
| 数据手册 | |

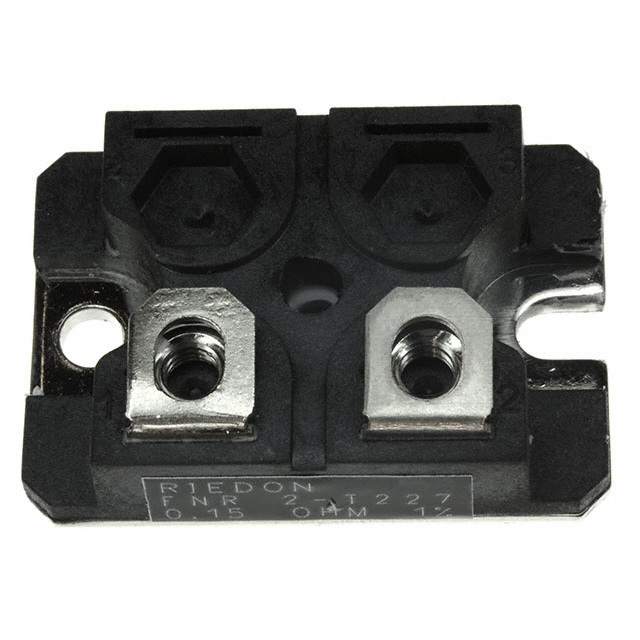

| 产品图片 |
|
| 产品型号 | FNR2E-0R15F1 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | FNR |
| 产品目录绘图 |
|
| 其它名称 | FNR 2-T227 0.150 OHM 1% 15PPM |
| 功率(W) | 80W |
| 包装 | 散装 |
| 大小/尺寸 | 1.496" 长 x 1.024" 宽（38.00mm x 26.00mm） |
| 安装特性 | 法兰 |
| 容差 | ±1% |
| 封装/外壳 | SOT-227-2 |
| 引线形式 | M4 螺纹 |
| 成分 | 金属箔 |
| 标准包装 | 10 |
| 涂层，外壳类型 | 涂有环氧树脂 |
| 温度系数 | ±15ppm/°C |
| 特性 | - |
| 电阻(Ω) | 0.15 |
| 高度 | 0.476"（12.10mm） |
