Datasheet下载- 型号： FJX3015RTF
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FJX3015RTF由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FJX3015RTF价格参考。Fairchild SemiconductorFJX3015RTF封装/规格：未分类， 暂无。您可以下载FJX3015RTF参考资料、Datasheet数据手册功能说明书，资料中有FJX3015RTF 详细功能的应用电路图电压和使用方法及教程。
FJX3015RTF 是安森美（ON Semiconductor）推出的预偏置NPN型双极结型晶体管（BJT），采用SOT-23封装，内置基极-发射极和基极-集电极电阻（典型配置为R1=R2=10kΩ），无需外部偏置电路即可直接驱动。其主要应用场景包括： 1. 数字逻辑接口与电平转换：常用于微控制器（MCU）、FPGA或逻辑IC输出端，将低电平（如0V/3.3V）信号可靠地转换为开关控制信号，驱动LED、继电器、小功率MOSFET栅极等负载。 2. LED驱动电路：适用于中低电流（Ic ≤ 100mA）LED指示灯或背光控制，简化PCB设计，提升可靠性与一致性。 3. 负载开关与信号切换：作为低成本、高集成度的有源开关，用于电源使能（EN）、复位信号调理、传感器信号缓冲等场景。 4. 消费电子与便携设备：因SOT-23小尺寸、低功耗（Pd=200mW）及高ESD防护（HBM ≥ 4kV），广泛应用于智能手机、可穿戴设备、IoT模块等空间受限场合。 5. 替代传统分立偏置方案：相比“BJT + 2颗电阻”设计，FJX3015RTF减少元件数量、节省布板面积、降低贴片成本并提升量产良率。 注意：该器件不适用于线性放大或高频射频应用（fT ≈ 250MHz，但非优化设计），且最大集电极电流建议不超过100mA以确保长期可靠性。使用时需参考其SOA曲线与热设计要求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 200MW SOT323 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

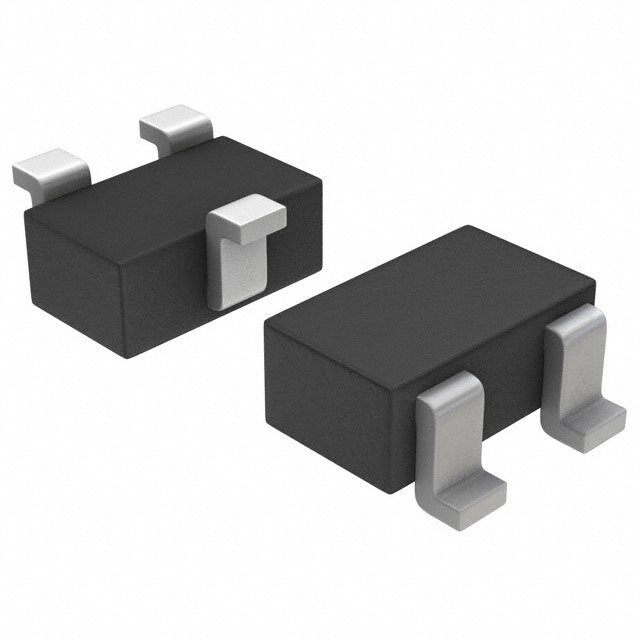

| 产品图片 |
|
| 产品型号 | FJX3015RTF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 300mV @ 500µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 33 @ 10mA，5V |
| 供应商器件封装 | SOT-323 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 100nA（ICBO） |
| 电阻器-发射极基底(R2)(Ω) | 10k |
| 电阻器-基底(R1)(Ω) | 2.2k |
| 频率-跃迁 | 250MHz |
