产品简介：
ICGOO电子元器件商城为您提供FJX3012RTF由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FJX3012RTF价格参考。Fairchild SemiconductorFJX3012RTF封装/规格：未分类， 暂无。您可以下载FJX3012RTF参考资料、Datasheet数据手册功能说明书，资料中有FJX3012RTF 详细功能的应用电路图电压和使用方法及教程。
FJX3012RTF 是安森美（ON Semiconductor）推出的预偏置NPN型双极结型晶体管（BJT），采用SOT-23封装，内置基极-发射极和基极-集电极电阻（典型配置：R1 = 10 kΩ，R2 = 10 kΩ），无需外部偏置电路即可直接由数字信号（如MCU GPIO、逻辑门输出）驱动。 其主要应用场景包括： 1. 中小功率开关控制：用于LED驱动、继电器/蜂鸣器驱动、小型电磁阀控制等，典型负载电流≤100 mA； 2. 逻辑电平转换与信号缓冲：在3.3 V/5 V MCU与较高电压外设间实现电平适配与电流放大； 3. 低成本替代传统“晶体管+两个电阻”分立方案：简化PCB布局、减少元件数量、提升生产良率与可靠性； 4. 便携式与空间受限设备：如IoT传感器节点、可穿戴设备、电池供电遥控器等，得益于SOT-23小尺寸与低功耗特性； 5. 工业与家电控制板：用于状态指示、风扇启停、电源使能（EN）信号调理等非精密模拟场合。 注意：该器件不适用于线性放大或高频（>100 MHz）场景，且最大VCEO为50 V，IC连续电流限值约100 mA（脉冲可达200 mA），设计时需留足裕量并注意功耗与热管理。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 200MW SOT323 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

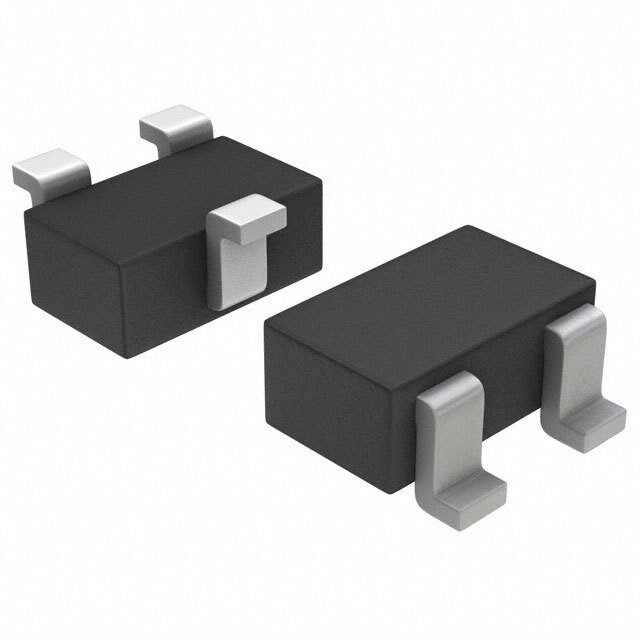

| 产品图片 |
|
| 产品型号 | FJX3012RTF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 300mV @ 1mA，10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 100 @ 1mA，5V |
| 供应商器件封装 | SOT-323 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 40V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 100nA（ICBO） |
| 电阻器-发射极基底(R2)(Ω) | - |
| 电阻器-基底(R1)(Ω) | 47k |
| 频率-跃迁 | 250MHz |
