Datasheet下载- 型号： FJX3005RTF
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FJX3005RTF由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FJX3005RTF价格参考。Fairchild SemiconductorFJX3005RTF封装/规格：未分类， 暂无。您可以下载FJX3005RTF参考资料、Datasheet数据手册功能说明书，资料中有FJX3005RTF 详细功能的应用电路图电压和使用方法及教程。
FJX3005RTF 是安森美（ON Semiconductor）推出的预偏置NPN型双极结型晶体管（BJT），采用SOT-23封装，内置基极-发射极和基极-集电极电阻（典型配置：R1 = 10 kΩ，R2 = 10 kΩ），无需外部偏置电路即可直接驱动。其主要应用场景包括： 1. 数字逻辑电平转换与开关控制：常用于微控制器（如STM32、Arduino）I/O口驱动LED、小型继电器、蜂鸣器或MOSFET栅极，实现低功耗、高可靠性开关功能； 2. 信号调理与接口电路：在工业传感器接口、通信模块（如RS-232/485电平转换辅助电路）中用作电平移位或反相缓冲； 3. 便携式电子设备：因SOT-23小尺寸、低功耗（IC max = 100 mA，VCEO = 50 V）特性，广泛应用于智能手机、TWS耳机、可穿戴设备中的负载开关与状态指示电路； 4. 汽车电子子系统：满足AEC-Q101认证（注：需确认具体批次是否通过，但FJX系列多为车规兼容设计），适用于车身控制模块（BCM）中的灯光控制、按键检测等非安全关键开关应用。 该器件简化PCB设计、减少元件数量、提升生产良率，特别适合空间受限、成本敏感且需快速部署的中低速开关场景（fT ≈ 250 MHz，支持一般开关频率<10 MHz）。不推荐用于线性放大或高频射频应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 200MW SOT323 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

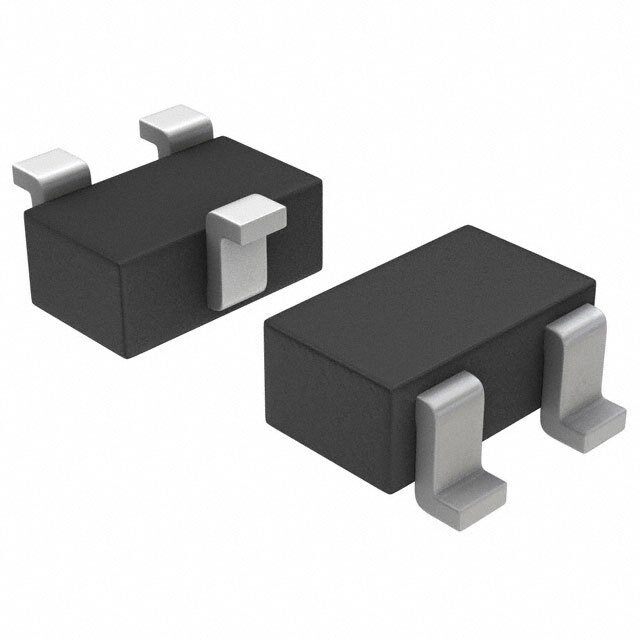

| 产品图片 |
|
| 产品型号 | FJX3005RTF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 300mV @ 500µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 30 @ 5mA，5V |
| 供应商器件封装 | SOT-323 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 100nA（ICBO） |
| 电阻器-发射极基底(R2)(Ω) | 10k |
| 电阻器-基底(R1)(Ω) | 4.7k |
| 频率-跃迁 | 250MHz |
