Datasheet下载- 型号： FIT80-3-B
- 制造商： TRIAD MAGNETICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FIT80-3-B由TRIAD MAGNETICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FIT80-3-B价格参考。TRIAD MAGNETICSFIT80-3-B封装/规格：未分类， 暂无。您可以下载FIT80-3-B参考资料、Datasheet数据手册功能说明书，资料中有FIT80-3-B 详细功能的应用电路图电压和使用方法及教程。

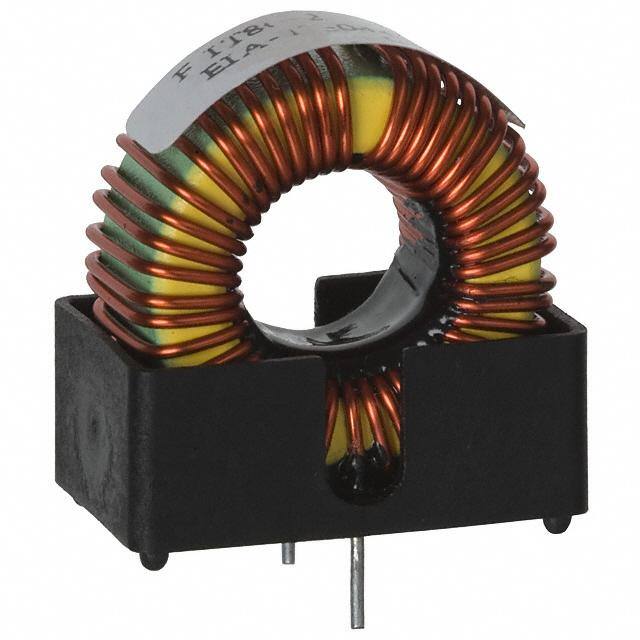

Triad Magnetics 的 FIT80-3-B 是一款固定电感器，属于铁氧体磁芯、径向引线式功率电感，额定电感值为 80 µH（±10%），饱和电流约 3.0 A，直流电阻（DCR）典型值为 0.075 Ω。其典型应用场景包括： 1. 开关电源（SMPS）输出滤波：常用于 DC-DC 降压（Buck）或反激（Flyback）转换器的输出端，与电解电容组成 LC 滤波网络，抑制高频开关噪声，提升输出电压纹波性能。 2. 工业电源与适配器：适用于 24–48 V 输入、5–24 V 输出的中功率（30–100 W 级）AC/DC 或 DC/DC 电源模块，如 PLC 电源、工业传感器供电单元等。 3. LED 驱动电路：在恒流型 LED 驱动器中作为储能与滤波电感，保障电流稳定性及降低光闪烁。 4. EMI 抑制辅助元件：配合共模电感与 Y 电容，构成输入级差模滤波环节，满足 CISPR 22/32 等电磁兼容要求。 该器件工作温度范围为 –40°C 至 +105°C，符合 RoHS，具备良好热稳定性和抗饱和特性，适合空间受限但需可靠连续运行的工业环境。不推荐用于高频谐振（如 LLC）、射频或高 di/dt 脉冲场合。实际选型需结合具体拓扑、开关频率（建议 ≤ 500 kHz）及温升裕量验证。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 44.8 毫欧最大 |
| 描述 | INDUCTOR 80.75UH TOROIDAL |
| 产品分类 | 固定值电感器 |
| 品牌 | Triad Magnetics |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | FIT80-3-B |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 散装 |
| 大小/尺寸 | 0.975" 长 x 0.625" 宽 （24.76mm x 15.88mm） |
| 安装类型 | 通孔 |
| 容差 | ±10% |
| 封装/外壳 | 径向 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 432 |
| 电感 | 80.75µH |
| 电流-饱和值 | - |
| 类型 | 环形 |
| 频率-测试 | - |
| 频率-自谐振 | - |
| 额定电流 | 5.7A |
| 高度-安装（最大值） | 1.100" （27.94mm） |
