Datasheet下载- 型号： FH19SC-5S-0.5SH(09)
- 制造商： Hirose Electric
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FH19SC-5S-0.5SH(09)由Hirose Electric设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FH19SC-5S-0.5SH(09)价格参考。Hirose ElectricFH19SC-5S-0.5SH(09)封装/规格：未分类， 暂无。您可以下载FH19SC-5S-0.5SH(09)参考资料、Datasheet数据手册功能说明书，资料中有FH19SC-5S-0.5SH(09) 详细功能的应用电路图电压和使用方法及教程。

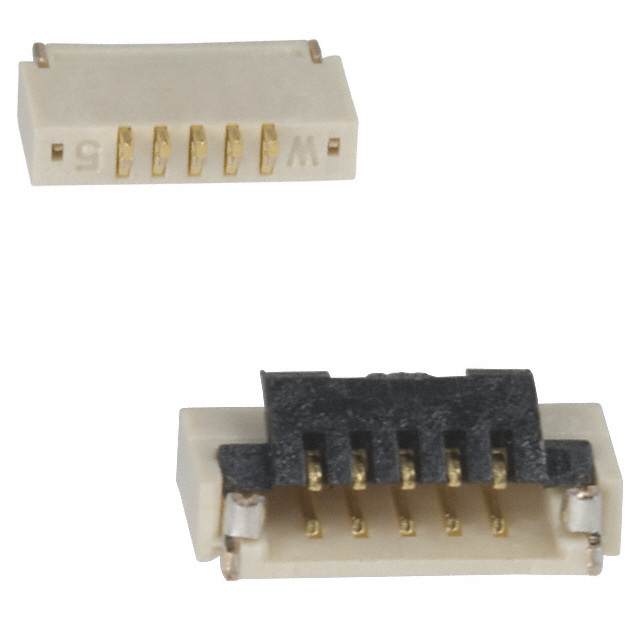

FH19SC-5S-0.5SH(09) 是 Hirose Electric（广濑电机）推出的超薄型、高可靠性 FFC/FPC 连接器，适用于 0.5 mm 间距的扁平柔性电缆（FFC）或柔性印刷电路（FPC）。其关键特性包括：下压式（Bottom Contact）、自锁滑盖结构、防误插设计、支持 5 极信号传输、耐插拔次数达30次以上，工作温度范围为−40℃～+85℃。 该型号典型应用于空间受限、需频繁装配/维护的紧凑型电子设备中，例如： - 智能手机与平板电脑的摄像头模组、听筒、侧键等内部模块连接； - 可穿戴设备（如智能手表、TWS耳机）中主控板与传感器、显示屏、电池间的柔性互连； - 笔记本电脑/超极本的触控板、指纹识别模块、翻转屏铰链区信号传输； - 医疗电子设备（如便携式超声探头、内窥镜前端）对高可靠性与小型化有严苛要求的部位； - 工业手持终端、条码扫描器等需抗振动、耐弯折的移动作业设备。 其“09”后缀表示标准包装（卷带式，每卷1000件），便于SMT自动化贴装。整体设计兼顾高密度布线、低插入力与牢固锁止，是消费电子与专业设备中中短距、中低速（如I²C、SPI、GPIO、模拟音频等）信号互联的理想选择。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN FPC/FFC 5POS .5MM SMD GOLD |
| 产品分类 | FFC，FPC（扁平柔性）连接器 |
| FFC，FCB厚度 | 0.30mm |
| 品牌 | Hirose Electric Co Ltd |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | FH19SC-5S-0.5SH(09) |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | FH19SC |
| 其它名称 | 580-0515-0-09 |
| 包装 | 带卷 （TR） |
| 外壳材料 | 液晶聚合物（LCP） |
| 安装类型 | 表面贴装，直角 |
| 工作温度 | -55°C ~ 85°C |
| 扁平柔性类型 | FFC， FPC |
| 材料可燃性等级 | UL94 V-0 |
| 板上高度 | 0.037"（0.95mm） |
| 标准包装 | 5,000 |
| 特性 | 固定焊尾，零插入力（ZIF） |
| 电缆端类型 | 锥形 |
| 端接 | 焊接 |
| 致动器材料 | 液晶聚合物（LCP）， 聚苯硫醚（PPS） |
| 触头材料 | 磷青铜 |
| 触头镀层 | 金 |
| 连接器/触头类型 | 触点， 底部 |
| 针脚数 | 5 |
| 锁定功能 | 触发锁 |
| 间距 | 0.020"（0.50mm） |
| 额定电压 | 50V |
| 额定电流 | 0.5A |
