Datasheet下载- 型号： ESMG451ELLR47MJC5S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ESMG451ELLR47MJC5S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ESMG451ELLR47MJC5S价格参考。United Chemi-Con (UCC)ESMG451ELLR47MJC5S封装/规格：未分类， 暂无。您可以下载ESMG451ELLR47MJC5S参考资料、Datasheet数据手册功能说明书，资料中有ESMG451ELLR47MJC5S 详细功能的应用电路图电压和使用方法及教程。
United Chemi-Con（Nippon Chemi-Con旗下品牌）的铝电解电容器型号ESMG451ELLR47MJC5S，其关键参数为：450V额定电压、0.47μF容量、±20%容差、10×12.5mm径向引脚封装（J系列标准尺寸）、105℃额定工作温度、纹波电流约80mA（典型值），寿命约2000小时（105℃下）。 该型号属小型高压低容量铝电解电容，主要应用于开关电源（SMPS）的初级侧辅助电路，如： - 开关管栅极驱动电路中的自举电容（Bootstrap Capacitor），为高端MOSFET/IGBT驱动IC（如IR2110、LM5113）提供瞬态电荷； - 反激式或LLC谐振变换器中，高压启动电路（Start-up Circuit）的滤波与延时电容； - 电源管理IC（如PWM控制器）的VCC引脚旁路/稳压电容，配合高压电阻实现初始供电； - 工业控制设备、LED驱动电源、变频器等中对体积敏感、需耐高压但无需大容量储能的场合。 其小容量（0.47μF）和高耐压（450V）特性使其不适用于主输出滤波或大电流平滑场景，而专为高压、低电流、高频瞬态响应要求的局部节点设计。需注意PCB布局时远离热源，并确保引脚焊接可靠以保障长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 0.47UF 450V 20% RADIAL |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器 |
| 品牌 | United Chemi-Con |
| 数据手册 | |

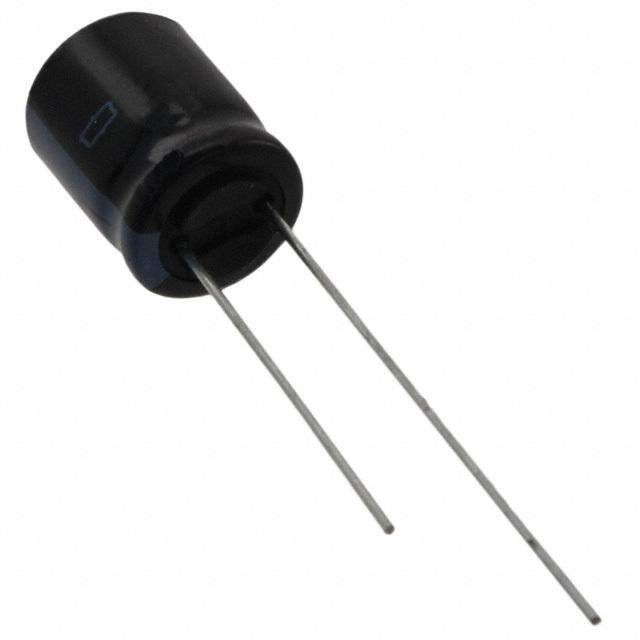

| 产品图片 |
|
| 产品型号 | ESMG451ELLR47MJC5S |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SMG |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 其它名称 | 565-1243 |
| 包装 | 散装 |
| 大小/尺寸 | 0.394" 直径（10.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can |
| 工作温度 | -25°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.197"（5.00mm） |
| 标准包装 | 2,000 |
| 电容 | 0.47µF |
| 类型 | - |
| 纹波电流 | 13mA |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 450V |
| 高度-安装（最大值） | 0.492"（12.50mm） |
