Datasheet下载- 型号： EMVH350ADA220MF60G
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EMVH350ADA220MF60G由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EMVH350ADA220MF60G价格参考。United Chemi-Con (UCC)EMVH350ADA220MF60G封装/规格：未分类， 暂无。您可以下载EMVH350ADA220MF60G参考资料、Datasheet数据手册功能说明书，资料中有EMVH350ADA220MF60G 详细功能的应用电路图电压和使用方法及教程。
EMVH350ADA220MF60G 是 United Chemi-Con（尼吉康）推出的高性能铝电解电容器，属其“MVH”系列（耐高温、长寿命、低阻抗型），额定电压35V、容量220μF、尺寸为Φ6.3×6.0mm（SMD贴片封装），工作温度范围-55℃～+105℃，寿命长达5000小时（105℃满负荷条件下）。 该型号典型应用于对可靠性、温升控制和空间紧凑性要求较高的中高功率电子设备中，主要包括： - 开关电源（SMPS）：用作输出滤波电容，抑制高频纹波，提升电源稳定性； - LED驱动电源：在恒流驱动电路中承担输入/输出平滑与储能功能，适应宽温环境； - 工业控制设备：如PLC模块、变频器辅助电源、传感器供电单元等，满足工业级长期运行需求； - 消费类电子：中高端电视、机顶盒、游戏主机的主板电源管理模块； - 车载电子（非引擎舱）：如车载信息娱乐系统（IVI）、ADAS辅助供电电路（需符合AEC-Q200可选认证，具体以批次为准）。 其低ESR（典型值≈120mΩ @100kHz）、优异的纹波电流承受能力（370mA @105℃, 100kHz）及环保无铅设计，使其在小型化、高密度PCB布局中表现突出，适用于自动化SMT贴装产线。注意：实际应用中需确保降额使用（建议电压≤80%额定值），并避免靠近热源以延长寿命。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 22UF 35V 20% SMD铝质电解电容器-SMD 35 Volts 22uF |
| ESR | 3.3 Ohms |
| ESR（等效串联电阻） | 1.6 欧姆 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |

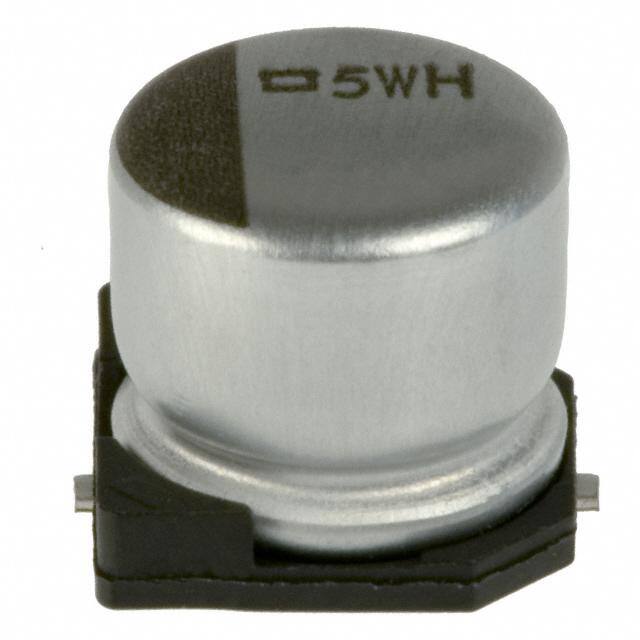

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-SMD,United Chemi-Con EMVH350ADA220MF60GAlchip™ MVH |
| 数据手册 | |
| 产品型号 | EMVH350ADA220MF60G |
| 不同温度时的使用寿命 | 125°C 时为 1000 小时 |
| 产品 | Aluminum Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器-SMD |
| 其它名称 | 565-2311-6 |
| 加载寿命 | 1000 h |
| 包装 | Digi-Reel® |
| 商标 | United Chemi-Con |
| 商标名 | Alchip |
| 外壳直径 | 6.3 mm |
| 外壳长度 | 5.7 mm |
| 大小/尺寸 | 0.248" 直径（6.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | 20 % |
| 封装 | Reel |
| 封装/外壳 | 径向，Can - SMD |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 1000 |
| 应用 | 通用 |
| 引线间距 | - |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压额定值DC | 35 V |
| 电容 | 22 uF |
| 端接类型 | SMD/SMT |
| 类型 | - |
| 系列 | MVH |
| 纹波电流 | 69mA |
| 表面贴装焊盘尺寸 | 0.260" 长 x 0.260" 宽（6.60mm x 6.60mm） |
| 阻抗 | - |
| 额定电压 | 35V |
| 高度-安装（最大值） | 0.224"（5.70mm） |
