Datasheet下载- 型号： ELXY100ELL391MJC5S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ELXY100ELL391MJC5S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ELXY100ELL391MJC5S价格参考。United Chemi-Con (UCC)ELXY100ELL391MJC5S封装/规格：未分类， 暂无。您可以下载ELXY100ELL391MJC5S参考资料、Datasheet数据手册功能说明书，资料中有ELXY100ELL391MJC5S 详细功能的应用电路图电压和使用方法及教程。
United Chemi-Con（尼吉康）ELXY100ELL391MJC5S是一款铝电解电容器，其规格为：额定电压10V、静电容量390μF、尺寸Φ10×12.5mm（径向引线型）、纹波电流额定值约630mA（105℃/100kHz），具有低阻抗、长寿命（105℃下保证5000小时）及高可靠性特点。该型号属于ELXY系列，专为开关电源（SMPS）优化设计，适用于中等功率、高密度布局场景。 典型应用场景包括： - 开关电源次级输出滤波（如AC-DC适配器、LED驱动电源、工业电源模块），用于平滑整流后脉动电压，提升输出稳定性； - DC-DC转换器的输入/输出端滤波，抑制高频开关噪声，满足EMI要求； - 通信设备（如光模块供电、基站辅助电源）、工控PLC电源部分及消费类电子（打印机、路由器、智能家电）的主电源去耦与储能； - 对温升敏感但空间受限的场合（如紧凑型电源板），得益于其低ESR和良好热性能。 注意：该电容不适用于高纹波电流超限、反向电压或频繁浪涌冲击环境，需确保PCB布局合理散热，并遵守推荐的焊接温度曲线（无铅回流焊兼容）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 390UF 10V 20% RADIAL |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器 |
| 品牌 | United Chemi-Con |
| 数据手册 | |

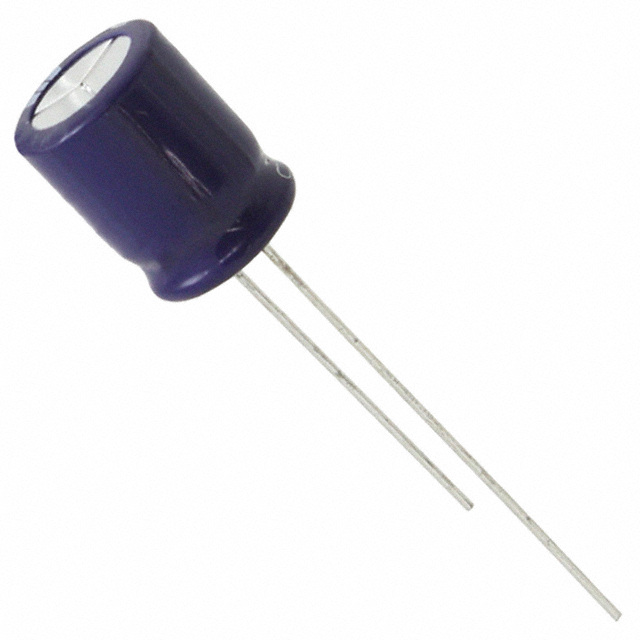

| 产品图片 |
|
| 产品型号 | ELXY100ELL391MJC5S |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | LXY |
| 不同温度时的使用寿命 | 105°C 时为 5000 小时 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 其它名称 | 565-1751 |
| 包装 | 散装 |
| 大小/尺寸 | 0.394" 直径（10.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can |
| 工作温度 | -55°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.197"（5.00mm） |
| 标准包装 | 2,000 |
| 电容 | 390µF |
| 类型 | - |
| 纹波电流 | 625mA |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 120 毫欧 |
| 额定电压 | 10V |
| 高度-安装（最大值） | 0.492"（12.50mm） |
