ICGOO在线商城 > ELG686M400AQ1AA
Datasheet下载- 型号： ELG686M400AQ1AA
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
ELG686M400AQ1AA产品简介：
ICGOO电子元器件商城为您提供ELG686M400AQ1AA由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供ELG686M400AQ1AA价格参考以及KemetELG686M400AQ1AA封装/规格参数等产品信息。 你可以下载ELG686M400AQ1AA参考资料、Datasheet数据手册功能说明书， 资料中有ELG686M400AQ1AA详细功能的应用电路图电压和使用方法及教程。

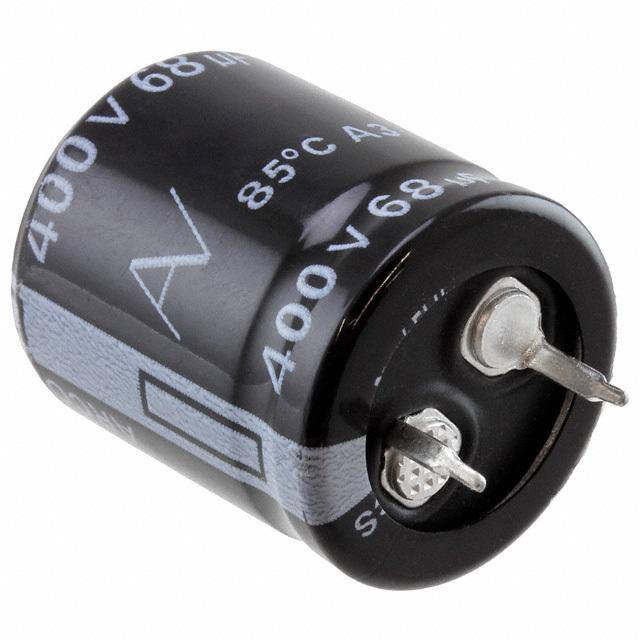

KEMET ELG686M400AQ1AA 是一款铝电解电容器，额定电压400V、容量68μF（±20%）、径向引线、螺栓端子（非标准插件式），具有较高纹波电流承受能力与较长寿命（如105℃下2000小时），适用于工业级严苛环境。 其典型应用场景包括： - 工业电源系统：用于开关电源（SMPS）、变频器、UPS的输入/输出滤波，抑制整流后脉动，提升直流稳定性； - 电机驱动与控制设备：在伺服驱动器、PLC电源模块中承担储能与平滑滤波功能，应对瞬态负载变化； - 照明电子镇流器及LED驱动电源：满足高耐压需求，适配宽输入电压范围（如AC 220–277V）的商用/工业照明系统； - 再生能源设备：应用于小型光伏逆变器或风能转换系统的DC链路支撑电容，保障能量高效传递； - 医疗与测试仪器电源：在需高可靠性、低漏电流的中功率医用电源中提供稳定储能支持。 该型号采用低ESR设计、耐高温、抗振动，不适用于高频开关（>100kHz）或精密信号耦合场合。选型时需注意安装空间（含螺栓固定结构）、散热条件及纹波电流降额（尤其高温环境）。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CAP ALUM 68UF 400V 20% SNAP铝质电解电容器-管理单元 68uF 400V 20% 105C Snap in 22x25 |
| ESR（等效串联电阻） | - |
| 产品分类 | |
| 品牌 | Kemet |
| 产品手册 | http://www.kemet.com/docfinder?Partnumber=ELG686M400AQ1AA |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-管理单元,Kemet ELG686M400AQ1AAELG |
| 数据手册 | http://capacitoredge.kemet.com/capedge2/DataSheet?pn=ELG686M400AQ1AA |
| 产品型号 | ELG686M400AQ1AA |
| 不同温度时的使用寿命 | 105°C 时为 2000 小时 |
| 产品 | Aluminum Electrolytic Capacitors |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25569http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26047 |
| 产品种类 | 铝质电解电容器-管理单元 |
| 其它名称 | 399-6064 |
| 包装 | 散装 |
| 商标 | Kemet |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -25°C ~ 105°C |
| 工厂包装数量 | 400 |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 最大工作温度 | + 105 C |
| 最小工作温度 | - 25 C |
| 标准包装 | 400 |
| 电压额定值DC | 400 V |
| 电容 | 68µF |
| 直径 | 22 mm |
| 端接类型 | Snap In |
| 类型 | - |
| 系列 | ELG |
| 纹波电流 | 500mA |
| 表面贴装焊盘尺寸 | - |
| 长度 | 25 mm |
| 阻抗 | - |
| 零件号别名 | LG686M400AQ1AAKPLP |
| 额定电压 | 400V |
| 高度-安装（最大值） | 1.063"（27.00mm） |
