Datasheet下载- 型号： EL7513IY
- 制造商： Intersil
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EL7513IY由Intersil设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EL7513IY价格参考。IntersilEL7513IY封装/规格：未分类， 暂无。您可以下载EL7513IY参考资料、Datasheet数据手册功能说明书，资料中有EL7513IY 详细功能的应用电路图电压和使用方法及教程。
EL7513IY（Renesas Electronics America Inc.）是一款高效、高亮度白光LED驱动器，属于PMIC - LED驱动器类别。其典型应用场景包括： - 便携式显示背光：广泛用于智能手机、平板电脑、POS终端及工业手持设备的LCD屏幕背光驱动，支持4–6颗串联白光LED，输入电压范围2.7V–5.5V，适配单节锂电供电。 - 小型液晶模组照明：适用于车载信息娱乐系统、医疗仪器显示屏、智能穿戴设备等对尺寸、效率和EMI敏感的紧凑型背光方案。 - 恒流精度要求高的LED应用：内置0.2Ω MOSFET与PWM调光接口，支持高达1MHz开关频率，配合外部电感/电容实现高效率（>85%）和优异电流匹配精度（±1.5%），满足均匀亮度需求。 - 低噪声、低EMI环境：采用固定频率电流模式控制，支持外部同步，便于系统EMI管理，适合对电磁兼容性有严格要求的工业与汽车电子外围设备（非AEC-Q100认证，故不用于安全关键车载主系统）。 该器件采用紧凑的8引脚SOIC封装（EL7513IY），集成过压、过热及LED开路/短路保护，简化设计并提升可靠性。需注意：它不适用于RGB动态混光或大功率照明，而是专为中低功率（总LED电流≤30mA/通道）、中小尺寸LCD背光优化设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC LED DRIVR WHITE BCKLGT 8-MSOP |
| 产品分类 | PMIC - LED 驱动器 |
| 品牌 | Intersil |
| 数据手册 | |

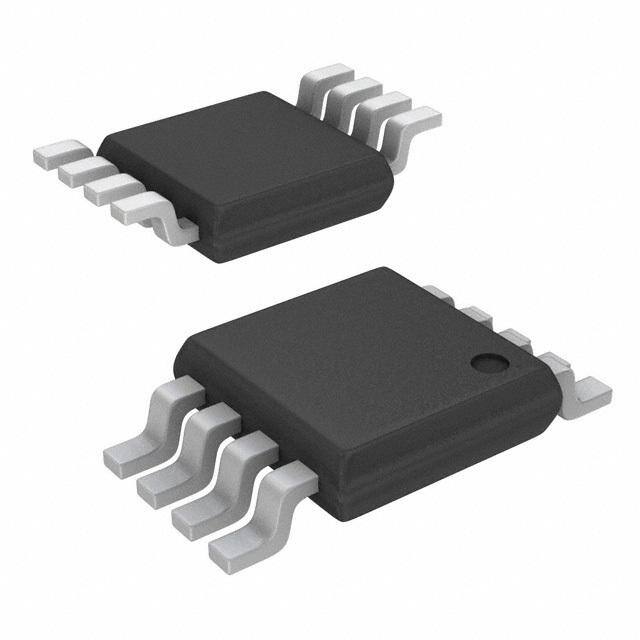

| 产品图片 |
|
| 产品型号 | EL7513IY |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 8-MSOP |
| 内部驱动器 | 是 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-TSSOP，8-MSOP（0.118"，3.00mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 恒压 | - |
| 恒流 | 是 |
| 拓扑 | PWM，升压（升压） |
| 标准包装 | 50 |
| 电压-电源 | 2.6 V ~ 13.2 V |
| 电压-输出 | 18V |
| 类型-初级 | 背光 |
| 类型-次级 | 白色 LED |
| 输出数 | 1 |
| 频率 | 800kHz ~ 1.2MHz |
