Datasheet下载- 型号： EL5167IWZ-T7A
- 制造商： Intersil
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EL5167IWZ-T7A由Intersil设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EL5167IWZ-T7A价格参考。IntersilEL5167IWZ-T7A封装/规格：未分类， 暂无。您可以下载EL5167IWZ-T7A参考资料、Datasheet数据手册功能说明书，资料中有EL5167IWZ-T7A 详细功能的应用电路图电压和使用方法及教程。
EL5167IWZ-T7A是瑞萨电子（Renesas Electronics America Inc.）推出的高速、低功耗、轨到轨输入/输出（RRIO）电流反馈型运算放大器（CFA），典型增益带宽积达1.4 GHz，压摆率高达3000 V/μs，支持±5 V单电源或双电源供电。 其主要应用场景包括： • 高速信号调理：适用于视频信号处理（如SD/HD视频驱动、RGB信号缓冲）、高速ADC/DAC缓冲及驱动； • 通信系统前端：用于有线通信（如xDSL线路驱动）、光模块中的跨阻放大器（TIA）后级放大或激光二极管驱动电路； • 测试测量设备：在示波器前端放大器、任意波形发生器（AWG）输出级等对带宽与建立时间要求严苛的场合； • 医疗成像电子：如超声波接收通道中的可变增益放大器（VGA）后级或高速数据采集链路； • 工业高速传感器接口：用于光电编码器、高速位置传感器或激光测距系统的模拟前端信号调理。 该器件采用SOT-23-6封装（EL5167IWZ-T7A为卷带包装），具备低输入偏置电流（典型值2 μA）、低失真（HD2/HD3 < –70 dBc @ 5 MHz）和良好电源抑制比（PSRR > 70 dB），兼顾高速性能与易用性，适合空间受限且需高动态响应的便携式或嵌入式系统。
| 参数 | 数值 |
| -3db带宽 | 1.4GHz |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OPAMP CFA 1.4GHZ SOT23-5高速运算放大器 EL5167IWZ SINGLE 1 2 GHZ CFA |
| 产品分类 | Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps集成电路 - IC |
| 品牌 | Intersil |
| 产品手册 | |

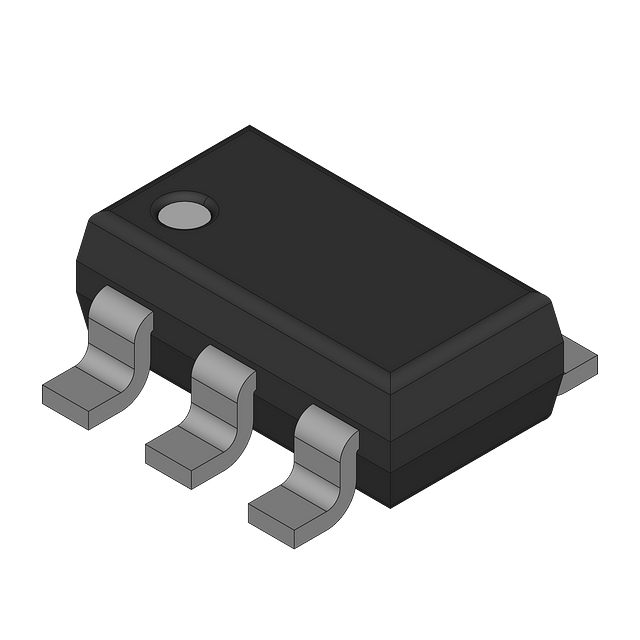

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 放大器 IC,高速运算放大器,Intersil EL5167IWZ-T7A- |
| 数据手册 | |
| 产品型号 | EL5167IWZ-T7A |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=4278 |
| 产品目录页面 | |
| 产品种类 | 高速运算放大器 |
| 供应商器件封装 | SOT-23-5 |
| 共模抑制比—最小值 | 52 dB |
| 关闭 | No Shutdown |
| 其它名称 | EL5167IWZ-T7ADKR |
| 包装 | Digi-Reel® |
| 单电源电压 | 5 V to 12 V |
| 压摆率 | 6000 V/µs |
| 双重电源电压 | +/- 2.5 V to +/- 5 V |
| 商标 | Intersil |
| 增益带宽积 | - |
| 安装类型 | 表面贴装 |
| 封装 | Reel |
| 封装/外壳 | SC-74A，SOT-753 |
| 封装/箱体 | SOT-23 |
| 工作温度 | -40°C ~ 85°C |
| 工作电源电压 | 9 V |
| 工厂包装数量 | 250 |
| 拓扑结构 | Current Feedback Amplifier |
| 放大器类型 | 电流反馈 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压-电源，单/双 (±) | 5 V ~ 12 V， ±2.5 V ~ 6 V |
| 电压-输入失调 | 500µV |
| 电流-电源 | 8.5mA |
| 电流-输入偏置 | 8.5µA |
| 电流-输出/通道 | 200mA |
| 电源电压-最大 | 12 V |
| 电源电压-最小 | 5 V |
| 电源电流 | 9.3 mA |
| 电路数 | 1 |
| 系列 | EL5167 |
| 转换速度 | 6000 V/us |
| 输入补偿电压 | 5 mV |
| 输出类型 | - |
| 通道数量 | 1 Channel |
