Datasheet下载- 型号： EL5150IW-T7A
- 制造商： Intersil
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EL5150IW-T7A由Intersil设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EL5150IW-T7A价格参考。IntersilEL5150IW-T7A封装/规格：未分类， 暂无。您可以下载EL5150IW-T7A参考资料、Datasheet数据手册功能说明书，资料中有EL5150IW-T7A 详细功能的应用电路图电压和使用方法及教程。
EL5150IW-T7A是瑞萨电子（Renesas Electronics America Inc.）推出的高速、低功耗、轨到轨输出的电流反馈型运算放大器（CFB），典型带宽达200MHz（G=2），压摆率高达2800 V/μs，采用SOT-23-6小型封装。其主要应用场景包括： 1. 高速信号调理：适用于ADC前端驱动、视频信号处理（如SD/HD视频线路驱动）、高速数据采集系统，可精准驱动容性负载并保持信号完整性。 2. 便携式与电池供电设备：工作电压范围宽（+3V至+12V单电源或±1.5V至±6V双电源），静态电流仅4.5mA，兼顾性能与能效，广泛用于手持仪器、医疗传感器接口、便携式示波器模块等。 3. 精密模拟前端（AFE）：虽为电流反馈架构，但具备良好直流精度（输入偏置电流≤1µA，输入失调电压≤3mV），适合中高精度、中高速场合，如光电二极管跨阻放大、激光二极管控制环路、工业传感器信号调理。 4. 有源滤波与宽带缓冲：凭借高带宽和低输出阻抗，常用于多级有源滤波器的缓冲级或增益级，以及高速DAC输出缓冲，减少码间干扰。 注意：该器件不适用于超低噪声（>10nV/√Hz）或零漂移要求严苛的精密测量场景，但其速度-功耗比在同类小封装运放中具优势。设计时需重视PCB布局与电源去耦，以发挥其高频性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| -3db带宽 | 200MHz |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC OPAMP VFB 40MHZ SOT23-6 |
| 产品分类 | Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps |
| 品牌 | Intersil |
| 数据手册 | |

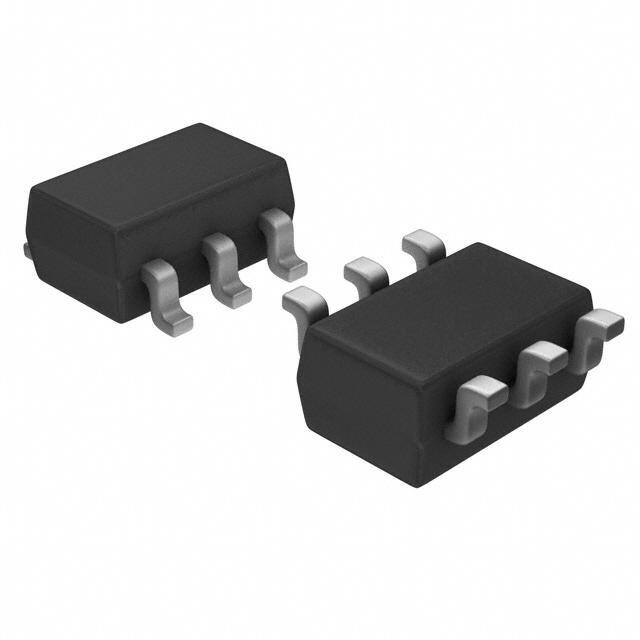

| 产品图片 |
|
| 产品型号 | EL5150IW-T7A |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | SOT-23-6 |
| 包装 | 带卷 （TR） |
| 压摆率 | 100 V/µs |
| 增益带宽积 | 40MHz |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-23-6 |
| 工作温度 | -40°C ~ 85°C |
| 放大器类型 | 电压反馈 |
| 标准包装 | 250 |
| 电压-电源，单/双 (±) | 5 V ~ 12 V， ±2.5 V ~ 6 V |
| 电压-输入失调 | 500µV |
| 电流-电源 | 1.35mA |
| 电流-输入偏置 | 20nA |
| 电流-输出/通道 | 70mA |
| 电路数 | 1 |
| 输出类型 | - |
