Datasheet下载- 型号： EKZE350ELL561MJ25S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKZE350ELL561MJ25S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKZE350ELL561MJ25S价格参考。United Chemi-Con (UCC)EKZE350ELL561MJ25S封装/规格：未分类， 暂无。您可以下载EKZE350ELL561MJ25S参考资料、Datasheet数据手册功能说明书，资料中有EKZE350ELL561MJ25S 详细功能的应用电路图电压和使用方法及教程。
EKZE350ELL561MJ25S是United Chemi-Con（尼吉康）生产的低ESR、长寿命、高纹波电流型铝电解电容器，额定电压35V、容量560µF、尺寸Φ10×25mm（径向引线），符合JIS C 5101标准，寿命达105℃下10,000小时。 其典型应用场景包括： - 开关电源（SMPS）的输出滤波：凭借低阻抗（ESR约24mΩ）和高纹波电流耐受能力（2.2A/105℃），有效抑制高频开关噪声，提升输出电压稳定性，广泛用于AC-DC适配器、PC电源、工业电源模块。 - 变频器与伺服驱动器的直流母线平滑：在电机控制设备中吸收逆变桥产生的脉动电流，保障IGBT驱动可靠性。 - LED驱动电源：满足恒流输出对纹波抑制和长期可靠性的要求，适用于商业照明及户外LED电源。 - 办公自动化设备：如打印机、复印机的主控板电源部分，兼顾紧凑尺寸与高温环境适应性（可承受105℃工作温度）。 - 工控与通信设备：在PLC、基站电源单元等对元器件寿命和温度特性敏感的场景中，提供稳定储能与滤波支持。 该型号不适用于高压冲击、反向电压或交流耦合等非规范工况，需注意极性安装及PCB布局散热。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 560UF 35V 20% RADIAL |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器 |
| 品牌 | United Chemi-Con |
| 数据手册 | |

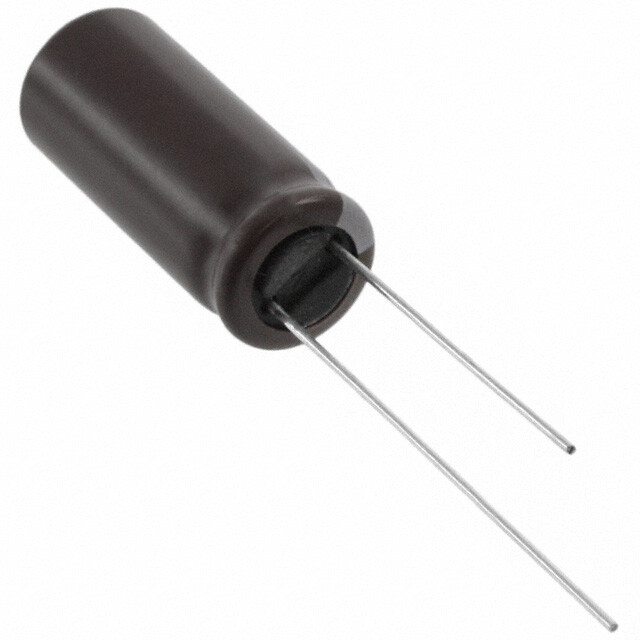

| 产品图片 |
|
| 产品型号 | EKZE350ELL561MJ25S |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | KZE |
| 不同温度时的使用寿命 | 105°C 时为 4000 小时 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 其它名称 | 565-1695 |
| 包装 | 散装 |
| 大小/尺寸 | 0.394" 直径（10.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can |
| 工作温度 | -40°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.197"（5.00mm） |
| 标准包装 | 2,000 |
| 电容 | 560µF |
| 类型 | - |
| 纹波电流 | 2.15A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 22 毫欧 |
| 额定电压 | 35V |
| 高度-安装（最大值） | 0.984"（25.00mm） |
