Datasheet下载- 型号： EKYB800ELL122ML40S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKYB800ELL122ML40S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKYB800ELL122ML40S价格参考。United Chemi-Con (UCC)EKYB800ELL122ML40S封装/规格：未分类， 暂无。您可以下载EKYB800ELL122ML40S参考资料、Datasheet数据手册功能说明书，资料中有EKYB800ELL122ML40S 详细功能的应用电路图电压和使用方法及教程。
EKYB800ELL122ML40S是United Chemi-Con（尼吉康）推出的高性能铝电解电容器，属KYB系列（低阻抗、长寿命、高纹波电流型）。其规格为：80V额定电压、1200μF电容量、尺寸Φ16×L40mm（径向引线），最大ESR约24mΩ（100kHz），额定纹波电流达2.7A（105℃/100kHz），寿命长达10,000小时（105℃）。 该型号主要应用于对可靠性、散热性及持续大电流处理能力要求较高的中高功率电子设备中，典型场景包括： - 开关电源（SMPS）的输出滤波与储能环节，如工业电源、服务器电源、通信基站电源等； - 变频器与逆变器的直流母线平滑滤波，用于稳定母线电压、吸收回馈能量； - UPS（不间断电源）系统中的主电容组，承担充放电循环与瞬态负载响应； - 工业控制设备（如PLC电源模块、电机驱动器）中为CPU、IGBT驱动电路提供低阻抗、低噪声供电支撑； - 医疗设备（如影像设备电源单元）和轨道交通辅助电源系统等需高可靠性的严苛环境。 其低ESR、高纹波耐受及长寿命特性，使其特别适合在高温、高负载、长时间连续运行工况下替代普通电解电容，提升系统效率与稳定性。不适用于高频信号耦合或精密定时电路（因铝电解电容存在漏电流与参数漂移）。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP 1200UF 80V RADIAL铝质电解电容器 - 带引线 80V 1200uF 20% Tol. |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |

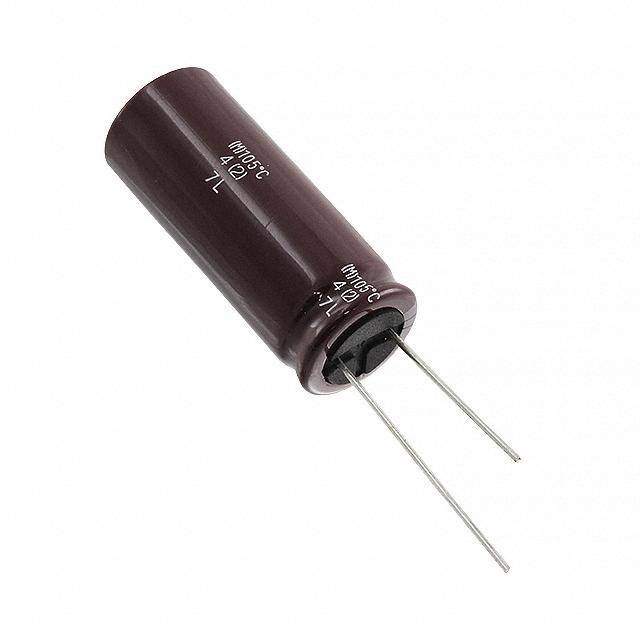

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con EKYB800ELL122ML40SKYB |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | EKYB800ELL122ML40S |
| 不同温度时的使用寿命 | 105°C 时为 10000 小时 |
| 产品 | Low Impedance Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-4003 |
| 加载寿命 | 10000 h |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳宽度 | 16 mm |
| 外壳直径 | 16 mm |
| 外壳长度 | 40 mm |
| 大小/尺寸 | 0.630" 直径（16.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 16 mm Dia. x 40 mm L x 16 mm H |
| 工作温度 | -40°C ~ 105°C |
| 应用 | 通用 |
| 引线类型 | Straight |
| 引线间距 | 0.295"（7.50mm） |
| 引线间隔 | 7.5 mm |
| 最大工作温度 | + 105 C |
| 标准包装 | 250 |
| 电压额定值DC | 80 V |
| 电容 | 1200 uF |
| 端接类型 | Radial |
| 类型 | Miniature Aluminum Electrolytic Capacitors |
| 系列 | KYB |
| 纹波电流 | 2.9 A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 18 毫欧 |
| 额定电压 | 80V |
| 高度-安装（最大值） | 1.634"（41.50mm） |
