Datasheet下载- 型号： EKY-6R3ELL222MJ25S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKY-6R3ELL222MJ25S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKY-6R3ELL222MJ25S价格参考。United Chemi-Con (UCC)EKY-6R3ELL222MJ25S封装/规格：未分类， 暂无。您可以下载EKY-6R3ELL222MJ25S参考资料、Datasheet数据手册功能说明书，资料中有EKY-6R3ELL222MJ25S 详细功能的应用电路图电压和使用方法及教程。

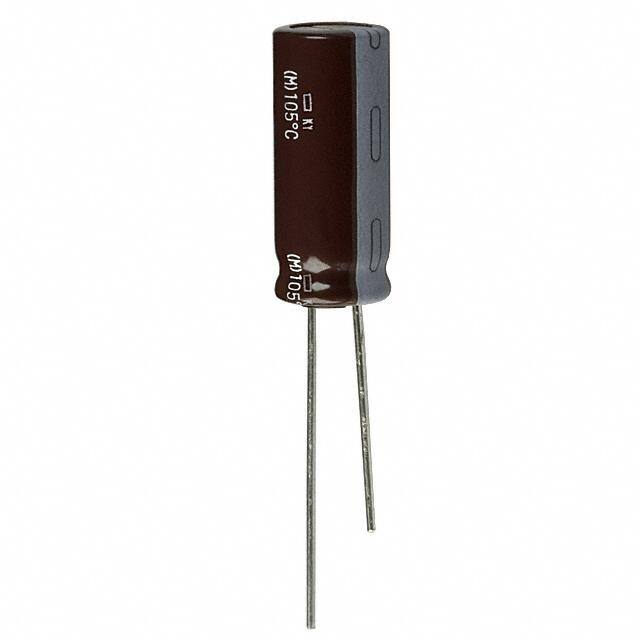

EKY-6R3ELL222MJ25S 是 United Chemi-Con（尼吉康）生产的铝电解电容器，属 EKY 系列，额定电压 6.3V、容量 2200μF、尺寸为 φ10×25mm（J 型引脚，径向插件），具有低阻抗、高纹波电流耐受能力及较长寿命（105℃下额定寿命 5000 小时），适用于中高功率开关电源场景。 典型应用场景包括： - 开关电源（SMPS）的输出滤波：在 DC-DC 转换器、AC-DC 适配器或工业电源模块中，用于平滑整流后的脉动直流，降低输出纹波，提升电压稳定性； - 主板与显卡供电（VRM）的二次滤波：常用于 CPU/GPU 供电电路的后级滤波，配合固态电容或陶瓷电容，吸收高频噪声并提供瞬态大电流响应； - 变频器与电机驱动器的母线支撑：在中小功率变频设备中，为 IGBT 驱动提供能量缓冲，抑制电压波动； - LED 驱动电源与工控设备电源：满足宽温、长寿命要求，适用于持续运行的嵌入式系统与自动化设备。 该型号不适用于高压、高频谐振或精密模拟信号耦合等场景，亦不可反向施加电压或用于交流耦合。选型时需注意其额定纹波电流（约 1850mA @ 105℃, 100kHz）与 PCB 布局散热条件，确保实际工作温度≤105℃以保障寿命。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 2200UF 6.3V 20% RADIAL铝质电解电容器 - 带引线 6.3volts 2200uF 10X25 |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con EKY-6R3ELL222MJ25SKY |
| 数据手册 | |
| 产品型号 | EKY-6R3ELL222MJ25S |
| 不同温度时的使用寿命 | 105°C 时为 6000 小时 |
| 产品 | Low Impedance Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-1491 |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳直径 | 10 mm |
| 外壳长度 | 25 mm |
| 大小/尺寸 | 0.394" 直径（10.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 10 mm Dia. x 25 mm L |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 1000 |
| 应用 | 通用 |
| 引线间距 | 0.197"（5.00mm） |
| 引线间隔 | 5 mm |
| 最大工作温度 | + 105 C |
| 标准包装 | 2,000 |
| 电压额定值DC | 6.3 V |
| 电容 | 2200 uF |
| 端接类型 | Radial |
| 类型 | - |
| 系列 | KY |
| 纹波电流 | 1.65A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 42 毫欧 |
| 额定电压 | 6.3V |
| 高度-安装（最大值） | 0.984"（25.00mm） |
