Datasheet下载- 型号： EKY-101ELL331ML25S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKY-101ELL331ML25S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKY-101ELL331ML25S价格参考。United Chemi-Con (UCC)EKY-101ELL331ML25S封装/规格：未分类， 暂无。您可以下载EKY-101ELL331ML25S参考资料、Datasheet数据手册功能说明书，资料中有EKY-101ELL331ML25S 详细功能的应用电路图电压和使用方法及教程。
EKY-101ELL331ML25S 是 United Chemi-Con（尼吉康）生产的铝电解电容器，属 EKY 系列（标准型、高可靠性、宽温长寿命），额定电压 100V，容量 330µF，尺寸为 φ16mm × L25mm（径向引线式），工作温度范围 –40℃ 至 +105℃，额定寿命达 5000 小时（105℃）。 该型号典型应用于对稳定性、耐压及中等容量有要求的中高功率电子设备中，常见场景包括： - 开关电源（SMPS）：作为输入/输出滤波电容，抑制纹波、平滑整流后直流电压； - 工业控制设备：如PLC电源模块、变频器驱动电路中的储能与缓冲电容； - LED驱动电源：用于恒流源前级滤波及二次整流后稳压； - 办公自动化设备：复印机、打印机主电源板的高压滤波环节； - 家电控制板：空调、洗衣机等变频模块中辅助电源的滤波与能量存储。 其100V耐压与330µF容量组合，适配于单相整流后约140V峰值电压系统（经降压或钳位后使用），兼顾体积与性能，不适用于高频大纹波或严苛汽车级环境（需选AEC-Q200认证型号）。 注意：实际应用中需确保纹波电流不超过规格书限值（EKY系列典型≤1.2A@105℃, 100kHz），并留有足够散热空间以保障寿命。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 330UF 100V 20% RADIAL铝质电解电容器 - 带引线 330UF 100V |
| ESR | 38 mOhms |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |

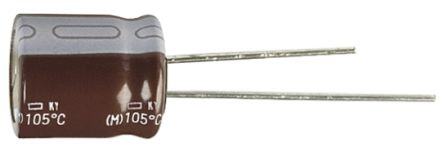

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con EKY-101ELL331ML25SKY |
| 数据手册 | |
| 产品型号 | EKY-101ELL331ML25S |
| 不同温度时的使用寿命 | 105°C 时为 10000 小时 |
| 产品 | Low Impedance Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 加载寿命 | 10000 h |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳直径 | 16 mm |
| 外壳长度 | 25 mm |
| 大小/尺寸 | 0.630" 直径（16.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 16 mm Dia. x 25 mm L |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 1000 |
| 应用 | 通用 |
| 引线类型 | Straight |
| 引线间距 | 0.295"（7.50mm） |
| 引线间隔 | 7.5 mm |
| 最大工作温度 | + 105 C |
| 标准包装 | 500 |
| 电压额定值DC | 100 V |
| 电容 | 330 uF |
| 端接类型 | Radial |
| 类型 | Miniature Aluminum Electrolytic Capacitors |
| 系列 | KY |
| 纹波电流 | 1700 mA |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 38 毫欧 |
| 额定电压 | 100V |
| 高度-安装（最大值） | 1.043"（26.50mm） |
