Datasheet下载- 型号： EGPD800ELL751ML30H
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EGPD800ELL751ML30H由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EGPD800ELL751ML30H价格参考。United Chemi-Con (UCC)EGPD800ELL751ML30H封装/规格：未分类， 暂无。您可以下载EGPD800ELL751ML30H参考资料、Datasheet数据手册功能说明书，资料中有EGPD800ELL751ML30H 详细功能的应用电路图电压和使用方法及教程。
United Chemi-Con（尼吉康）EGPD800ELL751ML30H 是一款高性能贴片型铝电解电容器，属“GPD系列”（低ESR、长寿命、高纹波电流），额定电压80V、静电容量750μF、尺寸为16mm×30mm（L×H），符合RoHS，工作温度范围-55℃～+135℃，寿命长达5000小时（135℃满负荷条件下）。 该型号典型应用于对可靠性、耐高温及高纹波承受能力要求严苛的工业与电源系统中，例如： - 工业变频器与伺服驱动器的直流母线滤波； - 通信基站电源、服务器PSU（一次/二次侧平滑滤波及保持电容）； - 医疗设备（如CT、超声电源模块）中需长期稳定运行的关键储能环节； - 新能源领域，如光伏逆变器、储能系统（ESS）的DC-link支撑电容； - 铁路牵引辅助电源、车载充电机（OBC）等高振动、宽温域环境。 其135℃耐热性、低阻抗（典型ESR约24mΩ@100kHz/20℃）和高纹波电流额定值（3.9A RMS @100kHz/135℃），使其特别适合在紧凑空间内替代传统电解电容或部分固态电容，兼顾成本与性能。不推荐用于高频开关噪声极强且无充分散热设计的消费类电子场景。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP 750UF 80V RADIAL铝质电解电容器 - 带引线 80V 750uF 20% Tol. |
| ESR | 34 mOhms |
| ESR（等效串联电阻） | 34 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |

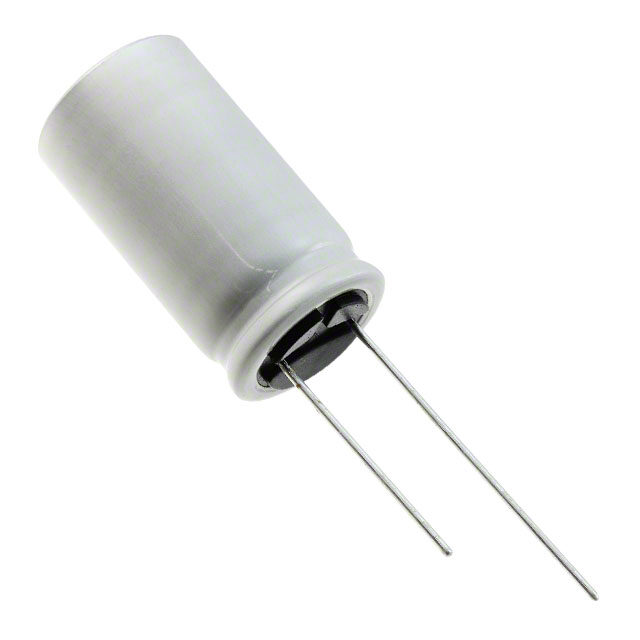

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con EGPD800ELL751ML30HGPD |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | EGPD800ELL751ML30H |
| 不同温度时的使用寿命 | 135°C 时为 2000 小时 |
| 产品 | High Temp Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-3821 |
| 加载寿命 | 3000 h |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳宽度 | 16 mm |
| 外壳直径 | 16 mm |
| 外壳长度 | 30 mm |
| 大小/尺寸 | 0.630" 直径（16.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 16 mm Dia. x 30 mm L x 16 mm H |
| 工作温度 | -40°C ~ 135°C |
| 应用 | 自动 |
| 引线类型 | Straight |
| 引线间距 | 0.295"（7.50mm） |
| 引线间隔 | 7.5 mm |
| 最大工作温度 | + 135 C |
| 标准包装 | 500 |
| 电压额定值DC | 80 V |
| 电容 | 750 uF |
| 端接类型 | Radial |
| 类型 | Miniature Aluminum Electrolytic Capacitors |
| 系列 | GPD |
| 纹波电流 | 3.86 A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 80V |
| 高度-安装（最大值） | 1.240"（31.50mm） |
