Datasheet下载- 型号： ECS-HFR-20.00-B-TR
- 制造商： ECS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ECS-HFR-20.00-B-TR由ECS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ECS-HFR-20.00-B-TR价格参考。ECSECS-HFR-20.00-B-TR封装/规格：未分类， 暂无。您可以下载ECS-HFR-20.00-B-TR参考资料、Datasheet数据手册功能说明书，资料中有ECS-HFR-20.00-B-TR 详细功能的应用电路图电压和使用方法及教程。

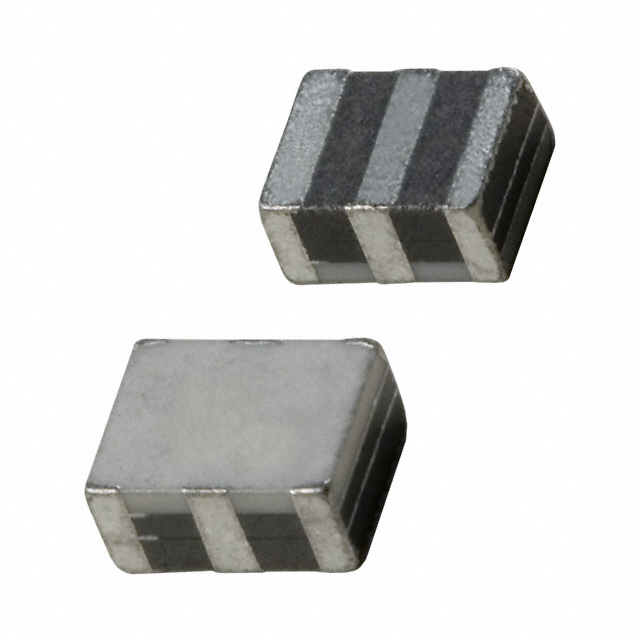

ECS-HFR-20.00-B-TR 是 ECS Inc. 推出的一款高频陶瓷谐振器（High-Frequency Ceramic Resonator），标称频率为20.00 MHz，采用SMD封装（如3.2×2.5 mm），带内置负载电容（典型值15 pF），工作温度范围通常为–40°C 至 +85°C，具有启动快、成本低、温漂优于普通RC振荡器等优势。 其典型应用场景包括： - 微控制器（MCU）时钟源：为8位/32位低功耗MCU（如STM32、PIC、EFM32等）提供主系统时钟或外设定时基准，适用于对精度要求不苛刻（±0.5%以内）、成本敏感的消费类电子； - 无线模块参考时钟：用于蓝牙LE、Zigbee、Sub-GHz RF收发器（如ESP32外围、nRF52系列）的本地振荡器辅助时钟，支持非高精度通信协议； - 工业控制与传感器节点：在PLC子模块、环境监测终端、智能电表等中，为ADC采样、UART通信、实时时钟（RTC辅助）提供稳定时序； - 家电与IoT设备：如智能插座、遥控器、LED驱动控制器等，替代部分晶体振荡器以简化设计、降低BOM成本。 需注意：该器件为谐振器（Resonator），非晶体振荡器（XO），需配合MCU内部振荡电路使用，精度和温稳性低于石英晶体，但优于RC方案，适合对频率稳定性要求中等（如通信误码率容忍度较高）、强调性价比与快速量产的嵌入式应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | CER RESONATOR 20.00MHZ SMD |
| 产品分类 | 谐振器 |
| 品牌 | ECS Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | ECS-HFR-20.00-B-TR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | ECS-HFR-B |
| 其它名称 | ECSHFR2000BTR |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.098" 长 x 0.079" 宽（2.50mm x 2.00mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 3-SMD，非标准型 |
| 工作温度 | -20°C ~ 80°C |
| 标准包装 | 1 |
| 特性 | 内置电容 |
| 电容 | 8pF |
| 类型 | 陶瓷 |
| 阻抗 | - |
| 频率 | 20MHz |
| 频率容差 | ±0.5% |
| 频率稳定度 | ±0.4% |
| 高度 | 0.047"（1.20mm） |
