Datasheet下载- 型号： ECS-40-18-18-TR
- 制造商： ECS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ECS-40-18-18-TR由ECS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ECS-40-18-18-TR价格参考。ECSECS-40-18-18-TR封装/规格：未分类， 暂无。您可以下载ECS-40-18-18-TR参考资料、Datasheet数据手册功能说明书，资料中有ECS-40-18-18-TR 详细功能的应用电路图电压和使用方法及教程。
ECS-40-18-18-TR 是 ECS Inc. 推出的一款石英晶体谐振器（无源晶振），属于标准HC-49/SMD封装（4.0×18×18 mm，直插式金属壳），标称频率为40 MHz，负载电容为18 pF，工作温度范围通常为−20°C 至 +70°C（具体以官方规格书为准），频率容差典型值±30 ppm。 该晶振主要应用于对时钟稳定性、成本及通用性有较高要求的中端电子设备中，典型场景包括： - 工业控制设备（如PLC模块、HMI人机界面）中的MCU或FPGA系统时钟； - 网络通信设备（如家用路由器、交换机、PoE供电模块）的基带或PHY层参考时钟； - 消费类电子产品（如智能电视主控板、机顶盒、音视频解码器）的主处理器（如ARM Cortex-A系列）外部时钟源； - 医疗电子设备（如便携式监护仪、血糖仪）中符合基础EMC与可靠性要求的定时电路； - 汽车电子非安全部件（如车载信息娱乐系统IVI、空调控制器）中满足AEC-Q200非强制但兼容的应用场景（注：该型号非车规级，需确认具体项目认证要求）。 其18 pF负载电容设计适配常见CMOS时钟输入电路，40 MHz频率适用于USB 2.0、SDIO、部分DDR接口的时序需求。作为成熟量产型号，具备良好温漂特性与长期稳定性，适合大批量、高性价比方案选型。
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器无源元件 |
| 描述 | CRYSTAL 4MHZ 18PF SMD晶体 4MHz 18pF 100ppm -40C +85C |
| ESR | 150 Ohms |
| ESR（等效串联电阻） | 150 欧姆 |
| 产品分类 | 晶体频率控制器和定时装置 |
| 品牌 | ECS Inc |
| 产品手册 | http://www.ecsxtal.com/store/pc-34-8-csm-12.aspx |

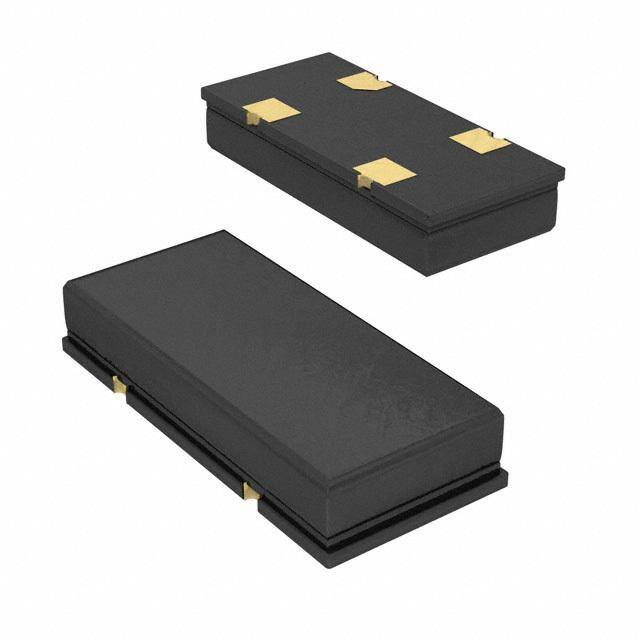

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体,ECS ECS-40-18-18-TRCSM-12 |
| 数据手册 | |
| 产品型号 | ECS-40-18-18-TR |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 晶体 |
| 其它名称 | XC1707CT |
| 包装 | 剪切带 （CT） |
| 商标 | ECS |
| 外壳宽度 | 5.5 mm |
| 外壳长度 | 11.8 mm |
| 外壳高度 | 2.5 mm |
| 大小/尺寸 | 0.465" 长 x 0.220" 宽（11.80mm x 5.50mm） |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 容差 | 30 PPM |
| 封装 | Reel |
| 封装/外壳 | 4-SMD，无引线（DFN，LCC） |
| 封装/箱体 | 11.8 mm x 5.5 mm |
| 尺寸 | 5.5 mm W x 11.8 mm L x 2.5 mm H |
| 工作模式 | 基谐 |
| 工作温度 | -40°C ~ 85°C |
| 工作温度范围 | - 40 C to + 85 C |
| 工厂包装数量 | 1000 |
| 标准包装 | 1 |
| 端接类型 | SMD/SMT |
| 等级 | - |
| 类型 | MHz 晶体 |
| 系列 | CSM12 |
| 负载电容 | 18pF |
| 频率 | 4MHz |
| 频率容差 | ±30ppm |
| 频率稳定度 | ±100ppm |
| 频率稳定性 | 100 PPM |
| 高度 | 0.098"（2.50mm） |
