Datasheet下载- 型号： ECS-35-S-4X
- 制造商： ECS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ECS-35-S-4X由ECS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ECS-35-S-4X价格参考。ECSECS-35-S-4X封装/规格：未分类， 暂无。您可以下载ECS-35-S-4X参考资料、Datasheet数据手册功能说明书，资料中有ECS-35-S-4X 详细功能的应用电路图电压和使用方法及教程。
ECS-35-S-4X 是 ECS Inc. 推出的一款石英晶体谐振器（无源晶振），属于标准AT切、HC-49/S型金属外壳封装的3.5mm高度薄型产品，标称频率为4 MHz（典型值，具体以规格书为准），负载电容通常为18 pF，频率容差±20 ppm，工作温度范围为−20°C 至 +70°C。 其主要应用场景包括： • 基础数字电路时钟源：为8位/16位微控制器（如传统8051、PIC、AVR等）、逻辑芯片、计时电路提供稳定基准时钟； • 工业控制设备：用于PLC模块、传感器节点、继电器控制器等对成本敏感、性能要求适中的嵌入式系统； • 消费类电子产品：如电子钟表、计算器、简易家电（电饭煲、风扇控制器）、LED显示驱动板等低功耗、中低频时序需求场景； • 通信辅助电路：在UART、RS-232接口电路或红外遥控接收模块中作为波特率生成参考； • 教育与开发板：因封装通用、驱动简单、兼容性强，常用于单片机实验板及入门级开发套件。 该型号设计强调可靠性、易焊接性（通孔插装）和性价比，适用于无需高精度（如温补/恒温晶振级别）、宽温或超低抖动的常规应用。不适用于高频高速数字系统（如USB、以太网PHY）、无线射频本振或严苛车载/军工环境。使用时需配合合适的外接匹配电容与反相器构成皮尔斯振荡电路。
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器无源元件 |
| 描述 | CRYSTAL 3.579545MHZ SERIES THRU晶体 3.579545MHz SERIES |
| ESR | 200 Ohms |
| ESR（等效串联电阻） | 200 欧姆 |
| 产品分类 | 晶体频率控制器和定时装置 |
| 品牌 | ECS |
| 产品手册 | |

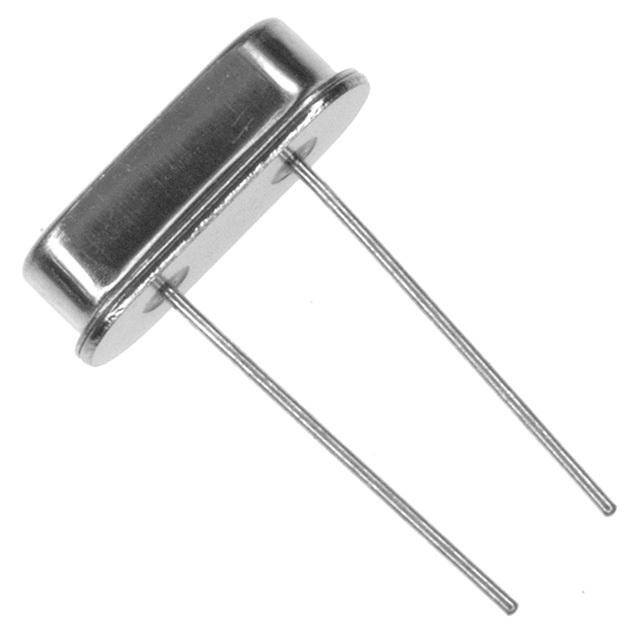

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体,ECS ECS-35-S-4XHC-49USX |
| 数据手册 | |
| 产品型号 | ECS-35-S-4X |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 晶体 |
| 其它名称 | ECS35S4X |
| 包装 | 散装 |
| 商标 | ECS |
| 外壳宽度 | 4.65 mm |
| 外壳长度 | 11.35 mm |
| 外壳高度 | 3.5 mm |
| 大小/尺寸 | 0.447" 长x 0.183" 宽（11.35mm x 4.65mm） |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 容差 | 30 PPM |
| 封装 | Bulk |
| 封装/外壳 | HC49/US |
| 封装/箱体 | HC-49/US |
| 尺寸 | 4.65 mm W x 11.35 mm L x 3.5 mm H |
| 工作模式 | 基谐 |
| 工作温度 | -10°C ~ 70°C |
| 工作温度范围 | - 10 C to + 70 C |
| 工厂包装数量 | 200 |
| 标准包装 | 200 |
| 端接类型 | Radial |
| 等级 | - |
| 类型 | Quartz Crystal |
| 系列 | HC49US |
| 负载电容 | Series |
| 频率 | 3.579545 MHz |
| 频率容差 | ±30ppm |
| 频率稳定度 | ±50ppm |
| 频率稳定性 | 50 PPM |
| 高度 | 0.138"（3.50mm） |
