Datasheet下载- 型号： E105J1AV2BE2
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供E105J1AV2BE2由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 E105J1AV2BE2价格参考。C&K ComponentsE105J1AV2BE2封装/规格：未分类， 暂无。您可以下载E105J1AV2BE2参考资料、Datasheet数据手册功能说明书，资料中有E105J1AV2BE2 详细功能的应用电路图电压和使用方法及教程。
C&K品牌的E105J1AV2BE2是一款微型摇臂开关（Toggle Switch），属于SPDT（单刀双掷）、带指示灯（LED）的面板安装型开关，额定电流为0.1A/12VDC（LED侧），触点额定值通常为3A/125VAC或1A/28VDC（主触点）。其紧凑尺寸（约12.7×9.5mm）、IP67防护等级（带密封圈时）、宽温工作范围（-40°C ~ +85°C）及高可靠性机械寿命（≥10,000次操作），使其适用于对空间、环境适应性与人机交互有要求的工业与消费电子场景。 典型应用场景包括： - 工业控制面板：用于设备启停、模式切换（如手动/自动）、状态复位等，IP67特性适配粉尘、潮湿工控柜环境； - 医疗设备：便携式监护仪、治疗仪的电源或功能选择开关，LED指示便于暗光环境下识别状态； - 测试测量仪器：示波器、信号发生器等台式设备的通道/量程切换，微型化设计节省面板空间； - 通信与安防设备：网络终端盒、门禁控制器的配置开关，支持清晰状态反馈； - 高端消费电子：专业音频设备（如调音台辅助开关）、智能楼宇终端的人机交互界面。 需注意：该型号LED为共阴极接法，需外接限流电阻；不适用于大功率负载直接控制，常配合继电器或驱动电路使用。
| 参数 | 数值 |
| 3D型号 | http://media.digikey.com/pdf/3D%20Models/C&K/e10xj1av2_012312.zip点击此处下载产品Datasheet |
| 产品目录 | 开关 |
| 描述 | SWITCH ROCKER SPDT 0.4VA 20V |
| 产品分类 | 摇臂开关 |
| 品牌 | C&K Components |
| 数据手册 | http://www.ck-components.com/index.php?module=media&action=Display&cmpref=15109&lang=en&width=&height=&format=&alt= |

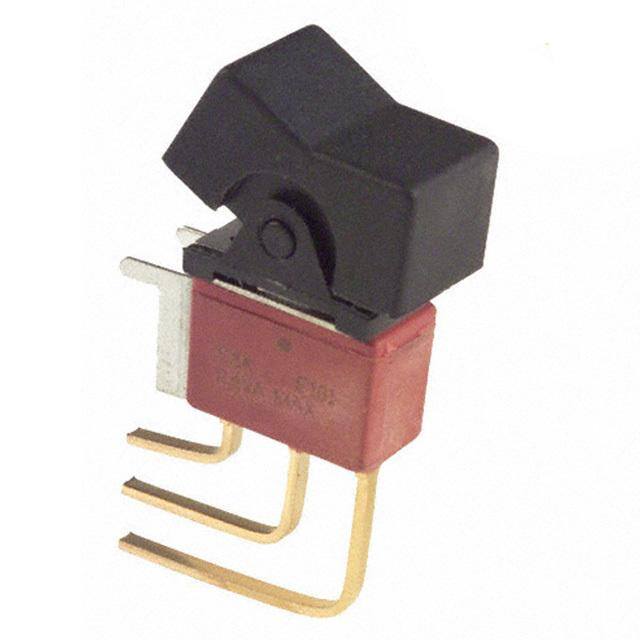

| 产品图片 | |
| 产品型号 | E105J1AV2BE2 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | E |
| 侵入防护 | - |
| 其它名称 | *E105J1AV2BE2 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角，垂直 |
| 工作温度 | -30°C ~ 85°C |
| 开关功能 | 瞬时-关-瞬时 |
| 机械寿命 | - |
| 标准包装 | 1 |
| 照明电压（标称值） | - |
| 照明类型，颜色 | - |
| 特性 | 密封式 - 焊剂防护 |
| 电气寿命 | 40,000 次循环 |
| 电路 | 单刀双掷 |
| 端子类型 | PC 引脚 |
| 致动器标志 | 无标志 |
| 致动器样式 | 凹面（标准 V 形） |
| 面板开口尺寸 | - |
| 颜色-致动器/盖帽 | 黑 |
| 额定电压-AC | 20V |
| 额定电压-DC | 20V |
| 额定电流 | 0.4VA（AC/DC） |
