Datasheet下载- 型号： DTA143ZET1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DTA143ZET1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DTA143ZET1价格参考。ON SemiconductorDTA143ZET1封装/规格：未分类， 暂无。您可以下载DTA143ZET1参考资料、Datasheet数据手册功能说明书，资料中有DTA143ZET1 详细功能的应用电路图电压和使用方法及教程。
DTA143ZET1 是安森美（ON Semiconductor）推出的PNP型数字晶体管（即带内置偏置电阻的预偏置BJT），集成了一个10kΩ基极-发射极电阻（R₁）和一个47kΩ基极-集电极反馈电阻（R₂），具备内置偏置网络，可直接由低电平逻辑信号（如3.3V/5V MCU GPIO）驱动，无需外接偏置电阻。 典型应用场景包括： ✅ 小功率开关控制：如LED指示灯、蜂鸣器、继电器线圈（≤100mA负载）的通断控制； ✅ 逻辑电平转换与接口缓冲：在MCU与较高电压/电流外围电路间提供隔离与驱动能力； ✅ 电池供电设备中的省空间设计：因集成偏置电阻，节省PCB面积与BOM成本，适用于便携式设备、IoT传感器节点； ✅ 反相器功能：输入高电平（≥2.0V）时关断，输入低电平（≈0V）时导通，常用于信号取反或唤醒检测电路； ✅ 过流保护辅助电路：配合限流设计，用于简单负载保护或状态反馈。 注意：其最大集电极电流IC = -100mA（连续），VCEO = -50V，适用于中低速（fT ≈ 250MHz）、中小电流场合，不适用于高频放大或大功率开关。使用时需确保输入电压兼容逻辑电平，并注意散热（SOT-23封装功耗有限）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS PNP 200MW SC75 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

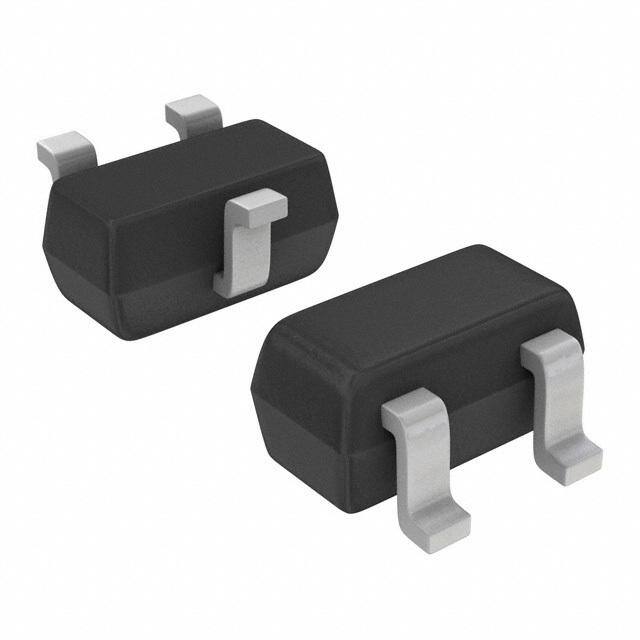

| 产品图片 |
|
| 产品型号 | DTA143ZET1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 250mV @ 1mA，10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 80 @ 5mA，10V |
| 供应商器件封装 | SC-75，SOT-416 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-75，SOT-416 |
| 晶体管类型 | PNP - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 500nA |
| 电阻器-发射极基底(R2)(Ω) | 47k |
| 电阻器-基底(R1)(Ω) | 4.7k |
| 频率-跃迁 | - |
