Datasheet下载- 型号： DTA143EET1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DTA143EET1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DTA143EET1价格参考。ON SemiconductorDTA143EET1封装/规格：未分类， 暂无。您可以下载DTA143EET1参考资料、Datasheet数据手册功能说明书，资料中有DTA143EET1 详细功能的应用电路图电压和使用方法及教程。
DTA143EET1 是安森美（ON Semiconductor）推出的PNP型数字晶体管（即带内置偏置电阻的预偏置BJT），其内部集成一个4.7kΩ基极-发射极电阻（R1）和一个4.7kΩ基极-地电阻（R2），实现1:1分压偏置，支持直接由低电平（如MCU GPIO）驱动，无需外接偏置电路。 典型应用场景包括： 1. 逻辑电平转换与信号反相：将3.3V/5V TTL/CMOS高电平输入转换为PNP导通控制，实现反相开关功能； 2. 小功率负载开关：驱动LED、蜂鸣器、继电器线圈（≤100mA）、小型电磁阀等，尤其适用于低侧关断、高侧开关（共发射极配置）； 3. 接口保护与电平适配：在微控制器I/O口与外部模拟/功率电路间提供隔离与电流放大，降低MCU负载； 4. 电池供电设备中的省电控制：因内置偏置电阻优化了静态功耗，适合便携式设备（如遥控器、传感器节点）中作电源使能或模块休眠控制； 5. 工业与消费类电子板级设计：用于PLC输入调理、家电控制板（如空调、洗衣机）中的状态指示、风扇启停等简单开关功能，提升PCB布局简洁性与可靠性。 该器件采用SOT-23封装，体积小、成本低、外围元件极少，显著简化设计并提高量产一致性，是替代传统分立BJT+电阻方案的优选。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS PNP 200MW SC75 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

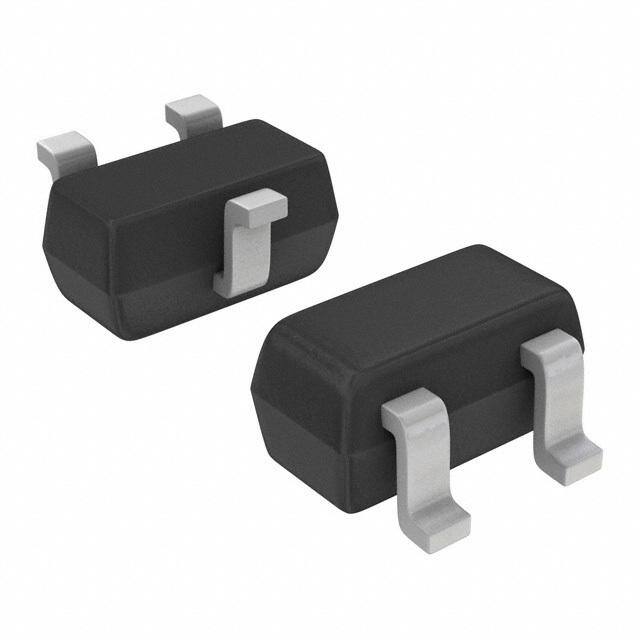

| 产品图片 |
|
| 产品型号 | DTA143EET1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 250mV @ 1mA，10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 15 @ 5mA，10V |
| 供应商器件封装 | SC-75，SOT-416 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-75，SOT-416 |
| 晶体管类型 | PNP - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 500nA |
| 电阻器-发射极基底(R2)(Ω) | 4.7k |
| 电阻器-基底(R1)(Ω) | 4.7k |
| 频率-跃迁 | - |
