Datasheet下载- 型号： DSK10C
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DSK10C由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DSK10C价格参考。ON SemiconductorDSK10C封装/规格：未分类， 暂无。您可以下载DSK10C参考资料、Datasheet数据手册功能说明书，资料中有DSK10C 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 DSK10C 是一款表面贴装（SMD）肖特基势垒整流器，采用 SOD-123FL 封装，具有 100V 反向电压（VRRM）、1A 平均整流电流（IF(AV)）及低正向压降（典型值约 0.55V @ 1A），具备快速开关特性与低反向恢复损耗。 其典型应用场景包括： ✅ 小功率开关电源（SMPS）次级整流：如手机充电器、USB PD适配器、LED驱动电源等，利用其低压降提升转换效率、减少发热； ✅ DC-DC 转换器中的续流/同步整流二极管：尤其适用于升压（Boost）或降压-升压（Buck-Boost）拓扑中，配合控制器实现高效能量回馈； ✅ 电池供电设备的防反接与电源路径管理：如便携式仪表、IoT终端、蓝牙模块等，凭借低 VF 和小尺寸（SOD-123FL）节省PCB空间； ✅ 高频噪声敏感电路中的整流隔离：如传感器供电前端、精密模拟电路电源输入端，其无反向恢复电荷（Qrr 极低）可显著降低EMI干扰。 DSK10C 不适用于工频（50/60Hz）大电流整流或高浪涌场合（如AC输入桥式整流），因其额定电流和热容有限。设计时需注意PCB散热焊盘设计，并留有适当降额（建议 IF ≤ 0.7A 长期工作）。 综上，DSK10C 主要面向高能效、小体积、中高频（数十kHz至数MHz）的低压直流整流与电源管理场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE GEN PURPOSE 200V 1A |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

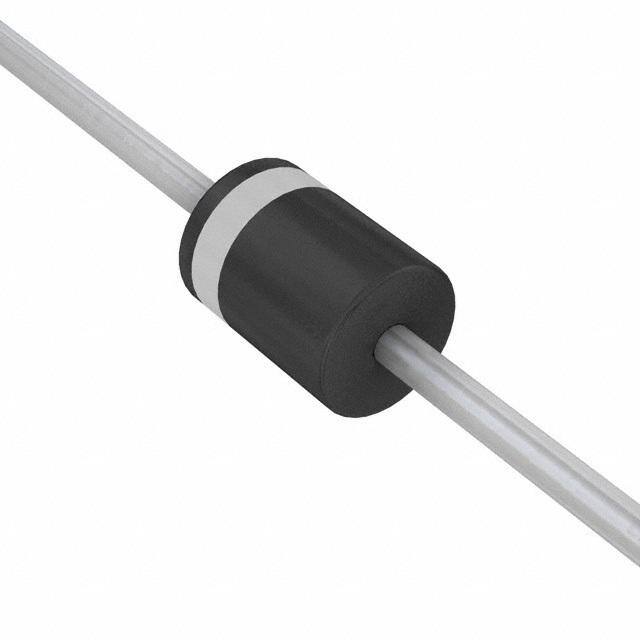

| 产品图片 | |
| 产品型号 | DSK10C |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.1V @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 10µA @ 200V |
| 二极管类型 | 标准 |
| 供应商器件封装 | - |
| 包装 | 散装 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | R-1（轴向） |
| 工作温度-结 | 150°C （最大） |
| 标准包装 | 500 |
| 电压-DC反向(Vr)（最大值） | 200V |
| 电流-平均整流(Io) | 1A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
