Datasheet下载- 型号： DS21Q48A3N
- 制造商： Maxim
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DS21Q48A3N由Maxim设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DS21Q48A3N价格参考。MaximDS21Q48A3N封装/规格：未分类， 暂无。您可以下载DS21Q48A3N参考资料、Datasheet数据手册功能说明书，资料中有DS21Q48A3N 详细功能的应用电路图电压和使用方法及教程。
DS21Q48A3N是Maxim Integrated（现属Analog Devices）推出的单芯片T1/E1/J1线路接口单元（LIU），属于接口-电信类器件。其主要应用场景为电信接入与传输设备中实现物理层信号的收发与整形。 典型应用包括：小型/中型PBX（专用交换机）、IP-PBX、媒体网关、接入网关（AG）、远端终端（RT）、DSLAM前端、企业级TDM语音网关，以及支持T1（1.544 Mbps）、E1（2.048 Mbps）或J1（日本标准）线路的通信设备。该芯片集成发送驱动器、接收均衡器、时钟与数据恢复（CDR）、线路编码（如AMI/HDB3/B8ZS）、环路检测及告警监测等功能，可直接连接双绞线，无需外置变压器（支持变压器耦合或电容耦合两种配置），显著简化PCB设计。 DS21Q48A3N支持工业级温度范围（–40°C 至 +85°C），具备低功耗、高ESD防护（±15kV HBM）和灵活的寄存器配置，适用于需多路E1/T1接口但空间与功耗受限的嵌入式电信设备。常与DS21Q55等成帧器（Framer）配合使用，构成完整的T1/E1通道化解决方案。广泛应用于中国及全球的固网语音承载、专网通信、电力/交通行业调度系统等对可靠性与时延敏感的场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC LIU 5V E1/T1/J1 144-BGA |
| 产品分类 | 接口 - 电信 |
| 品牌 | Maxim Integrated |
| 数据手册 | |

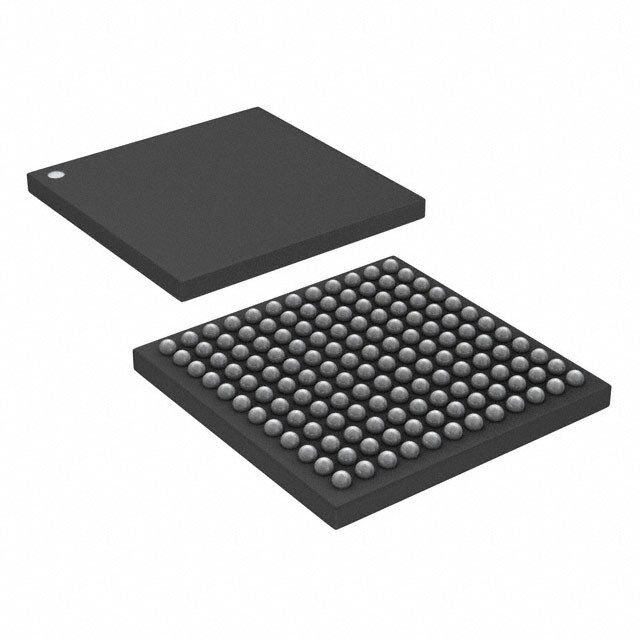

| 产品图片 |
|
| 产品型号 | DS21Q48A3N |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25703http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25705 |
| 供应商器件封装 | 144-PBGA（17x17） |
| 功率(W) | * |
| 功能 | * |
| 包括 | * |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 144-BBGA |
| 工作温度 | -40°C ~ 85°C |
| 应用说明 | 点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet |
| 接口 | LIU |
| 标准包装 | 1 |
| 电压-电源 | 4.75 V ~ 5.25 V |
| 电流-电源 | 95mA |
| 电路数 | - |
