Datasheet下载- 型号： DS1685Q-5
- 制造商： Maxim
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DS1685Q-5由Maxim设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DS1685Q-5价格参考。MaximDS1685Q-5封装/规格：未分类， 暂无。您可以下载DS1685Q-5参考资料、Datasheet数据手册功能说明书，资料中有DS1685Q-5 详细功能的应用电路图电压和使用方法及教程。
DS1685Q-5是Maxim Integrated（现属Analog Devices）推出的带电源失效检测、NV SRAM和实时时钟（RTC）功能的高集成芯片，采用QFN封装。其典型应用场景包括： 工业控制与自动化设备：在PLC、HMI、数据采集模块中提供高精度、低功耗的实时时钟及断电数据保护，确保系统时间连续性和关键参数（如运行计时、故障日志时间戳）不丢失。 嵌入式仪表与智能电表：支持长期掉电走时（内置可充电锂电或超级电容供电），满足计量设备对时间准确性和数据完整性（如用电时段记录）的严苛要求。 通信基础设施：用于基站、光模块、网络交换机等设备中，为系统提供可靠的时间基准，并在主电源异常时维持RTC运行与配置参数存储。 医疗电子设备：如便携式监护仪、输液泵等，需符合安全规范的时间记录功能，DS1685Q-5的内置看门狗、上电复位及电源监控功能可提升系统可靠性。 安防与楼宇控制系统：在DVR、门禁控制器中实现事件日志精准打标（毫秒级时间戳），并保障断电期间RTC持续运行，避免时间漂移。 该器件集RTC、2KB NV SRAM、电源失效管理、可编程复位、看门狗定时器于一体，简化电路设计，减少外部元件，特别适用于对空间、功耗、可靠性和数据安全性有较高要求的嵌入式应用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC RTC CLK/CALENDAR PAR 28-PLCC |
| 产品分类 | 时钟/计时 - 实时时钟 |
| 品牌 | Maxim Integrated |
| 数据手册 | |

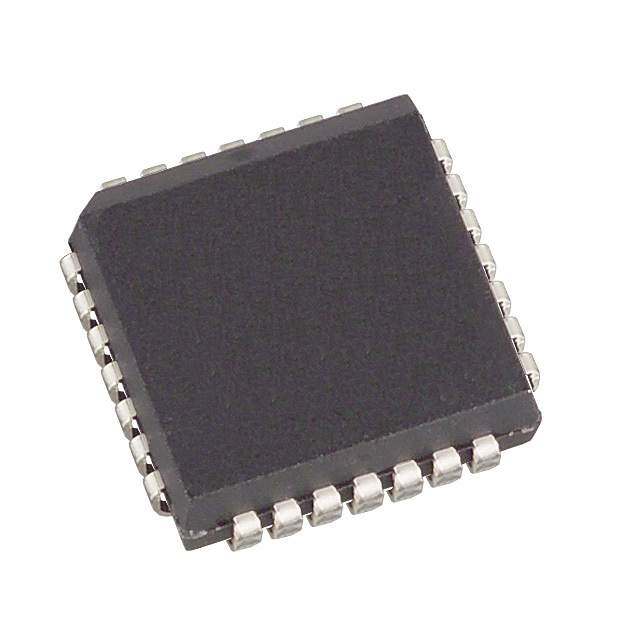

| 产品图片 |
|
| 产品型号 | DS1685Q-5 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25703http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25705 |
| 供应商器件封装 | 28-PLCC（11.51x11.51） |
| 包装 | 管件 |
| 存储容量 | 242B |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 28-LCC（J 形引线） |
| 工作温度 | 0°C ~ 70°C |
| 应用说明 | 点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet |
| 接口 | 并联 |
| 日期格式 | YY-MM-DD-dd |
| 时间格式 | HH:MM:SS（12/24 小时） |
| 标准包装 | 1 |
| 特性 | 警报器，NVSRAM，方波输出，Y2K |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电压-电源，电池 | 2.5 V ~ 3.7 V |
| 电流-计时（最大） | 3mA @ 5V |
| 类型 | 时钟/日历 |
