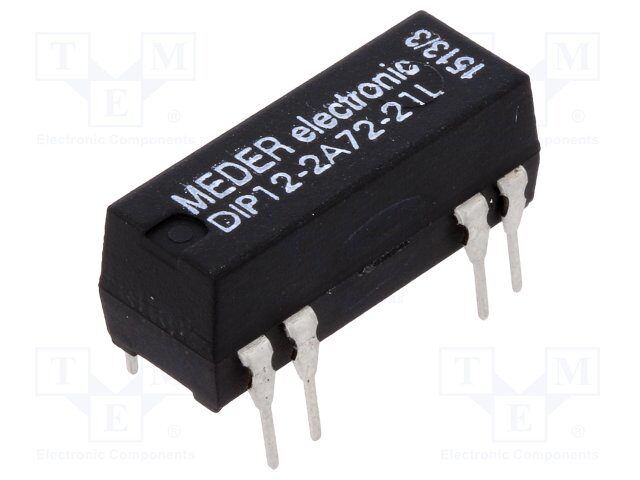

图片仅供参考
详细数据请看参考数据手册
- 型号： DIP12-2A72-21L
- 制造商： MEDER electronic
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DIP12-2A72-21L由MEDER electronic设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DIP12-2A72-21L价格参考。MEDER electronicDIP12-2A72-21L封装/规格：未分类， 暂无。您可以下载DIP12-2A72-21L参考资料、Datasheet数据手册功能说明书，资料中有DIP12-2A72-21L 详细功能的应用电路图电压和使用方法及教程。
MEDER ELECTRONIC品牌的DIP12-2A72-21L是一款高性能密封式磁簧继电器（Reed Relay），采用DIP-12封装，双刀双掷（DPDT）结构，额定切换电流2A，线圈电压为24V DC（型号后缀“21L”通常对应24VDC、L型引脚布局），触点材料为铑/钌合金，具备优异的抗电弧、低接触电阻（典型值<100mΩ）和长寿命（机械寿命≥1亿次，电气寿命≥10万次）。 其主要应用场景包括： 1. 精密测试与测量设备：如自动测试系统（ATE）、半导体参数分析仪、校准源等，用于高可靠性、低泄漏电流（<1pA）和低热电动势（<1μV）的信号路径切换； 2. 医疗电子设备：如患者监护仪、体外诊断（IVD）仪器中的安全隔离信号路由，满足IEC 60601-1对绝缘耐压（≥1.5kV AC）和爬电距离的要求； 3. 工业自动化与过程控制：在PLC模块、数据采集系统（DAQ）中切换传感器信号（如热电偶、RTD）或小功率执行器回路，兼顾电气隔离与抗干扰能力； 4. 通信与安防系统：用于程控交换机接口、光纤网络监控单元中的低电平模拟信号切换，以及火灾报警控制器的冗余回路切换。 该继电器不适用于大功率负载直接驱动，但凭借其高绝缘性、快速响应（动作时间≤200μs）及长期稳定性，特别适合需高可靠性、低噪声和长期免维护的中低功率信号切换场景。
| 参数 | 数值 |
| 产品目录 | 继电器机电产品 |
| 描述 | RELAY REED DPST 1A 12V簧片继电器 2 Form A, SPST-NO 12V Molded DIP |
| 产品分类 | 信号继电器，高达 2 A继电器 |
| 品牌 | MEDER electronic (Standex)Standex-Meder Electronics |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 簧片继电器,MEDER electronic (Standex) DIP12-2A72-21LDIP |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | DIP12-2A72-21LDIP12-2A72-21L |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25862http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25977http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30217 |
| 产品目录绘图 |
|
| 产品种类 | 簧片继电器 |
| 关闭电压（最小值） | 1.8 VDC |
| 其它名称 | 374-1237 |
| 切换电压 | 200 VDC |
| 包装 | 管件 |
| 商标 | MEDER electronic (Standex) |
| 安装类型 | 通孔 |
| 导通电压（最大值） | 8.4 VDC |
| 封装 | Tube |
| 工作时间 | 0.5ms |
| 工作温度 | -20°C ~ 70°C |
| 工厂包装数量 | 25 |
| 开关电压 | 200VAC，200VDC - 最小值 |
| 最大开关功率 | 10 W |
| 最大开关电流 | 0.5 A |
| 标准包装 | 25 |
| 特性 | - |
| 端子类型 | PC 引脚 |
| 系列 | DIP |
| 线圈功率 | 290 mW |
| 线圈抑制二极管 | Yes |
| 线圈电压 | 12VDC12 VDC |
| 线圈电流 | 24mA |
| 线圈电阻 | 500 Ohms500 欧姆 |
| 线圈类型 | 无锁存 |
| 继电器类型 | 舌簧 |
| 触头外形 | DPST（2 A 型） |
| 触头材料 | - |
| 触点形式 | 2 Form A (DPST-NO) |
| 释放时间 | 0.1ms |
| 零件号别名 | 3212200021 |
| 额定接触（电流） | 1A |
