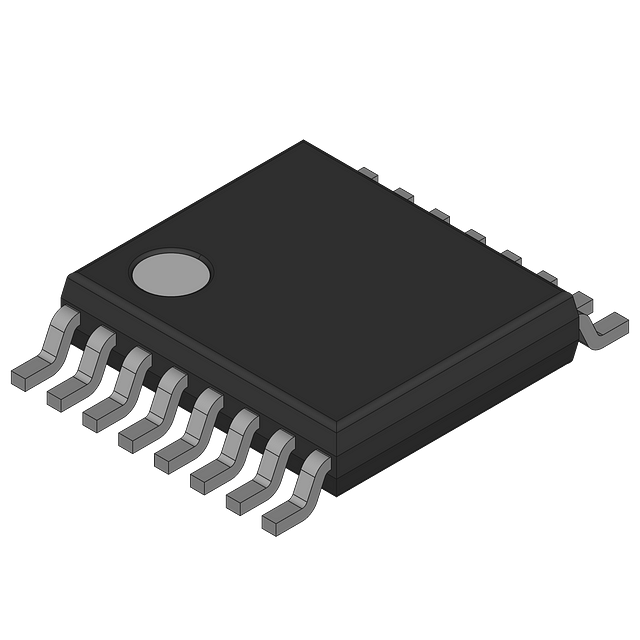

图片仅供参考

详细数据请看参考数据手册

型号： DG444DVZ-T
制造商： Intersil
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供DG444DVZ-T由Intersil设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DG444DVZ-T价格参考。IntersilDG444DVZ-T封装/规格：未分类，暂无。您可以下载DG444DVZ-T参考资料、Datasheet数据手册功能说明书，资料中有DG444DVZ-T 详细功能的应用电路图电压和使用方法及教程。

DG444DVZ-T 是瑞萨电子（Renesas Electronics America Inc.）推出的四通道单刀双掷（SPDT）模拟开关，采用TSSOP-16封装，具有低导通电阻（典型值45Ω）、低电荷注入（≤10pC）、低关断泄漏电流（≤1nA）及宽工作电压范围（±5V至±20V双电源，或+10V至+30V单电源），支持轨到轨模拟信号切换。

其典型应用场景包括：
- 数据采集系统：在多传感器（如温度、压力、电压）输入的工业DAQ中，作为通道选择器，将多个模拟信号分时接入ADC；
- 自动测试设备（ATE）：用于信号路由与资源复用，提升测试通道灵活性和系统集成度；
- 音频/视频信号切换：适用于专业音视频设备中的模拟音源/视频源选择（如多路麦克风输入切换），因低失真与高通道隔离度（>70dB @ 1MHz）可保障信号完整性；
- 医疗电子设备：在便携式监护仪或生物电信号采集前端中，安全切换ECG、EEG等微弱生理信号路径；
- 工业控制与过程仪表：配合PLC或变送器，实现多路4–20mA电流环或电压信号的受控切换与校准路径配置。

该器件不适用于高频射频或高速数字信号切换（带宽仅约200MHz），但凭借可靠性能、宽温范围（–40°C 至 +85°C）及符合RoHS标准，广泛应用于对精度、稳定性和功耗有要求的中低速模拟信号管理场景。

产品参数图文手册常见问题

参数	数值
产品目录	集成电路 (IC)半导体
描述	IC SWITCH QUAD SPST 16TSSOP模拟开关 IC SWITCH 4X SPST N C INDEL
产品分类	接口 - 模拟开关，多路复用器，多路分解器集成电路 - IC
品牌	Intersil
产品手册	点击此处下载产品Datasheet
产品图片
rohs	符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	开关 IC,模拟开关 IC,Intersil DG444DVZ-T-
数据手册	点击此处下载产品Datasheet
产品型号	DG444DVZ-T
PCN组件/产地	点击此处下载产品Datasheet
产品种类	模拟开关 IC
供应商器件封装	16-TSSOP
功能	开关
包装	带卷（TR）
商标	Intersil
安装类型	表面贴装
导通电阻	160 欧姆
导通电阻—最大值	160 Ohms
封装	Reel
封装/外壳	16-TSSOP（0.173"，4.40mm 宽）
封装/箱体	TSSOP
工作温度	-40°C ~ 85°C
工作电源电压	+/- 9 V, +/- 12 V, +/- 15 V, +/- 18 V
工厂包装数量	2500
开关数量	4
开关配置	SPST
最大双重电源电压	+/- 20 V
最大工作温度	+ 85 C
最小工作温度	- 40 C
标准包装	2,500
电压-电源，单/双 (±)	5 V ~ 34 V， ±5 V ~ 20 V
电压源	单/双电源
电流-电源	100pA
电源电压	9 V, 12 V, 15 V, 18 V, 24 V, 28 V
电源电压-最大	34 V
电源电压-最小	5 V
电源电流	0.000001 mA
电源电流—最大值	+/- 0.001 mA
电路	4 x SPST - NC
空闲时间—最大值	200 ns
系列	DG444
运行时间—最大值	450 ns
