Datasheet下载- 型号： D44C8
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供D44C8由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 D44C8价格参考。Fairchild SemiconductorD44C8封装/规格：未分类， 暂无。您可以下载D44C8参考资料、Datasheet数据手册功能说明书，资料中有D44C8 详细功能的应用电路图电压和使用方法及教程。
D44C8 是安森美（ON Semiconductor）出品的一款PNP型中功率双极结型晶体管（BJT），主要应用于中等电流、中等电压的线性与开关场景。其典型参数包括：VCEO = −80 V，IC = −5 A，PD ≈ 50 W（带散热器），hFE 较高（通常100–300），适合需要良好增益和可靠开关特性的场合。 常见应用场景包括： 1. 音频功率放大电路：常作为互补对管（如与D44H8/NPN配对）用于AB类音频功放的输出级，驱动扬声器； 2. 直流电机驱动与电源控制：在中小功率DC-DC转换器、线性稳压器或继电器/电磁阀驱动电路中，用作功率开关或电流放大级； 3. 工业控制模块：如PLC输出接口、LED/灯组调光电路、电池充放电保护中的电流切换元件； 4. 消费电子电源管理：老式电视机、显示器、音响设备的待机电源、背光控制或过流保护电路。 需注意：D44C8为通孔封装（TO-220），使用时须配合适当散热器以确保热稳定性；设计中应合理设置基极驱动电阻，避免饱和不足或过驱动，并建议加入反向并联二极管（如续流二极管）以保护感性负载下的器件。 该型号已逐步被更高效、更小封装的新型器件替代，但在维修替换及部分成熟工业设计中仍广泛使用。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | IC PWR AMP NPN 60V 5A TO-220两极晶体管 - BJT 60V NPN BIP hFE 100-220 |
| 产品分类 | 晶体管(BJT) - 单路分离式半导体 |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |

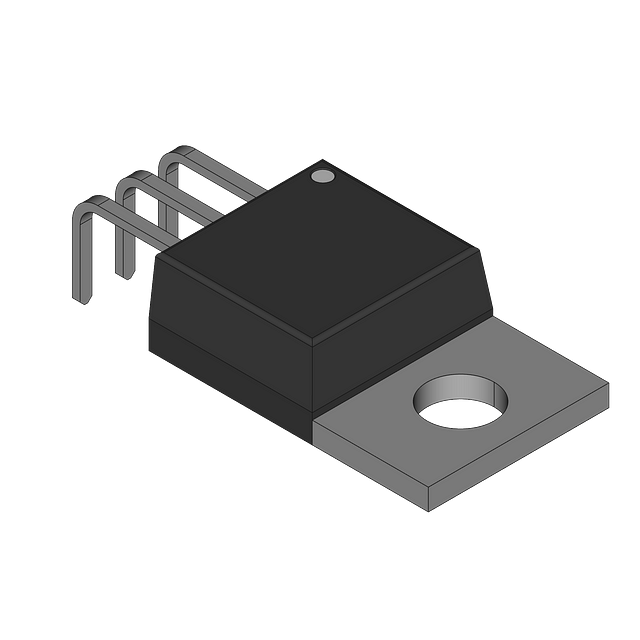

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,两极晶体管 - BJT,Fairchild Semiconductor D44C8- |
| 数据手册 | |
| 产品型号 | D44C8 |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 500mV @ 50mA，1A |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 20 @ 2A，1V |
| 产品种类 | 两极晶体管 - BJT |
| 供应商器件封装 | TO-220 |
| 其它名称 | D44C8-ND |
| 功率-最大值 | 60W |
| 包装 | 管件 |
| 单位重量 | 1.800 g |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-3 |
| 封装/箱体 | TO-220-3 |
| 工厂包装数量 | 50 |
| 晶体管极性 | NPN |
| 晶体管类型 | NPN |
| 最大功率耗散 | 60000 mW |
| 最大工作温度 | + 150 C |
| 最大直流电集电极电流 | 4 A |
| 最小工作温度 | - 55 C |
| 标准包装 | 50 |
| 电压-集射极击穿（最大值） | 60V |
| 电流-集电极(Ic)（最大值） | 4A |
| 电流-集电极截止（最大值） | 10µA |
| 直流电流增益hFE最大值 | 40 |
| 直流集电极/BaseGainhfeMin | 40 |
| 系列 | D44C |
| 配置 | Single |
| 集电极—发射极最大电压VCEO | 60 V |
| 频率-跃迁 | 40MHz |
