- 型号： D41C-R1LD
- 制造商： Cherry Electrical
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供D41C-R1LD由Cherry Electrical设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 D41C-R1LD价格参考。Cherry ElectricalD41C-R1LD封装/规格：未分类， 暂无。您可以下载D41C-R1LD参考资料、Datasheet数据手册功能说明书，资料中有D41C-R1LD 详细功能的应用电路图电压和使用方法及教程。
D41C-R1LD 是一款由欧姆龙（OMRON）生产的快动型（Snap-action）限位开关，属于高可靠性机械式行程开关。其典型应用场景包括： - 工业自动化设备：用于检测机械臂、滑台、送料机构等运动部件的极限位置或中间定位，实现行程控制与安全互锁； - 包装与印刷机械：在折纸机、装箱机、模切机中，精准感知挡板、推杆或压板的到位状态，确保动作时序准确； - 电梯与升降系统：作为轿厢上下极限位置的机械式冗余保护开关，配合光电开关提升安全性； - 机床与数控设备：用于工作台、刀库门、防护罩的开闭检测，防止误操作引发事故； - 仓储物流设备：在堆垛机、穿梭车、分拣线中，检测货叉伸缩、升降平台限位及门禁状态。 该型号具备IP67防护等级、长寿命（机械寿命达1,000万次以上）、快速响应（动作时间≤10ms）、大触点容量（AC125V/5A），适用于振动较大、油污或粉尘较多的严苛工控环境。其R1LD后缀表示带滚轮杠杆、短臂型、带导线引出（1m PVC线），便于空间受限场合安装。需注意：快动结构要求施加力平稳，避免侧向冲击，以保障精度与寿命。
| 参数 | 数值 |
| 产品目录 | 开关 |
| 描述 | SW LEVER SPDT .1A QC TERM 125V |
| 产品分类 | 快动，限位开关 |
| 品牌 | Cherry |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | D41C-R1LD |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | D4 |

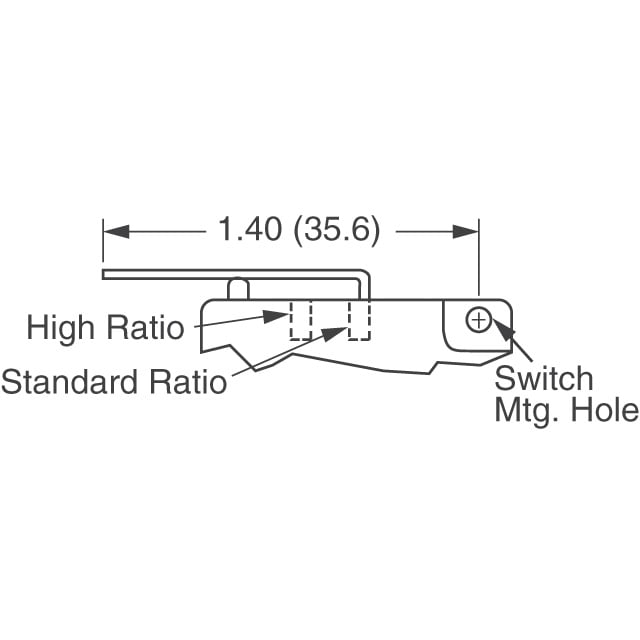

| 产品目录绘图 |
|
| 产品目录页面 | |
| 侵入防护 | - |
| 其它名称 | CH297 |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 工作位置 | 0.551" （14.0mm） |
| 工作温度 | -40°C ~ 85°C |
| 差动行程 | 0.030" （0.76mm） |
| 开关功能 | 开-瞬时 |
| 操作力，扭矩 | 88gf |
| 机械寿命 | - |
| 标准包装 | 960 |
| 特性 | - |
| 特色产品 | http://www.digikey.cn/product-highlights/cn/zh/cherry-d4-miniature-switches/2227 |
| 电气寿命 | 6,000 次循环 |
| 电路 | 单刀双掷 |
| 相关产品 | /product-detail/zh/360010-1/A24758-ND/287849/product-detail/zh/0006023031/WM2553-ND/114996 |
| 端子类型 | 快速连接 - 0.187"（4.7mm） |
| 致动器类型 | 按片，直形 |
| 超行程 | 0.090" （2.3mm） |
| 释放力 | - |
| 预行程 | 0.125" （3.2mm） |
| 额定电压-AC | 125V |
| 额定电压-DC | 30V |
| 额定电流 | 100mA （AC）， 500mA （DC） |
