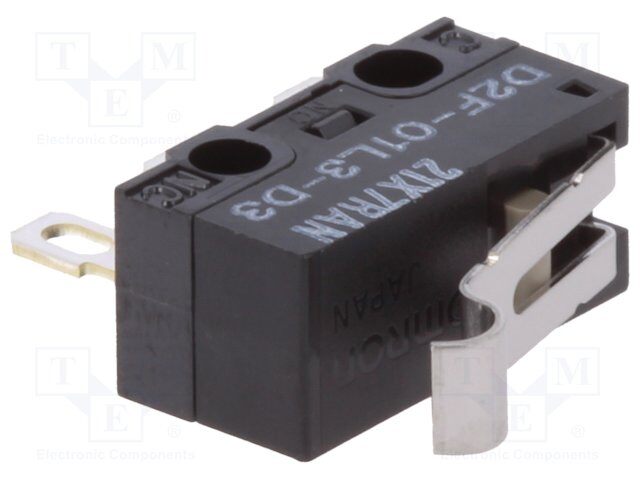

Datasheet下载- 型号： D2F-01L3-D3
- 制造商： Omron Electronics LLC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供D2F-01L3-D3由Omron Electronics LLC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 D2F-01L3-D3价格参考。Omron Electronics LLCD2F-01L3-D3封装/规格：未分类， 暂无。您可以下载D2F-01L3-D3参考资料、Datasheet数据手册功能说明书，资料中有D2F-01L3-D3 详细功能的应用电路图电压和使用方法及教程。
Omron Electronics Inc-EMC Div生产的D2F-01L3-D3是一款快动限位开关，主要用于检测机械运动的位置或极限位置。以下是其典型应用场景： 1. 工业自动化设备 - 在流水线和自动化设备中，用于检测机械臂、传送带或其他移动部件的到位状态。 - 例如，在包装机、装配线或机器人系统中，确认特定动作是否完成。 2. 机床与加工设备 - 用于监控机床滑台、刀具进给等部件的极限位置，防止过载或碰撞。 - 在数控机床（CNC）中，确保工作台在安全范围内运行。 3. 电梯与升降设备 - 检测电梯轿厢或升降平台的极限位置，如最高点或最低点，以确保设备安全运行。 - 提供保护功能，避免设备超出行程范围。 4. 输送系统 - 在皮带输送机或链式输送机中，用于检测物料是否到达指定位置。 - 监控输送系统的启动、停止或紧急停止状态。 5. 物流与仓储设备 - 应用于堆垛机、自动导引车（AGV）或货架系统中，检测移动部件的位置。 - 确保货物搬运过程中的精确控制和安全性。 6. 印刷与纺织机械 - 检测滚筒、布料或纸张的极限位置，避免设备运行异常。 - 实现对生产过程的精准控制。 7. 阀门与管道系统 - 用于检测阀门的开闭状态，确保流体控制系统正常运行。 - 在石油化工、水处理等领域中，提供关键的安全监测功能。 8. 实验室与科研设备 - 在精密实验装置中，用于监控移动部件的极限位置，确保实验条件稳定。 - 提供可靠的信号反馈，支持自动化操作。 特性优势 - 快动特性：响应速度快，适合需要高精度和快速反馈的应用场景。 - 可靠性高：设计坚固耐用，适用于各种工业环境。 - 安装灵活：易于集成到不同的机械设备中。 总之，D2F-01L3-D3限位开关广泛应用于需要精确位置检测和安全保障的各种工业领域。
| 参数 | 数值 |
| 产品目录 | 开关机电产品 |
| 描述 | SUBMINIATURE BASIC SWITCH基本/快动开关 Subminiature Basic Switch |
| 产品分类 | 快动，限位开关开关 |
| 品牌 | Omron Electronics |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 基本/快动开关,Omron Electronics D2F-01L3-D3D2F |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | D2F-01L3-D3 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=19281 |
| 产品种类 | 基本/快动开关 |
| 侵入防护 | IP40 |
| 其它名称 | D2F01L3D3 |
| 其它有关文件 | |
| 包装 | 散装 |
| 商标 | Omron Electronics |
| 安装 | Panel |
| 安装类型 | 底座安装 |
| 工作位置 | 0.512" （13.0mm） |
| 工作力 | 0.5 N |
| 工作温度 | -25°C ~ 65°C |
| 工厂包装数量 | 150 |
| 差动行程 | 0.018" （0.45mm） |
| 开关功能 | ON - (OFF) |
| 执行器 | Lever |
| 操作力，扭矩 | 80gf |
| 机械寿命 | 1,000,000 次循环 |
| 标准包装 | 150 |
| 特性 | - |
| 电压额定值DC | 30 V |
| 电气寿命 | 30,000 次循环 |
| 电流额定值 | 100 mA |
| 电路 | 单刀双掷 |
| 端子类型 | 焊片 |
| 端接类型 | Solder Pin |
| 系列 | D2F |
| 致动器类型 | 按片，仿真滚轴 |
| 触点形式 | SPST |
| 超行程 | 0.020" （0.5mm） |
| 释放力 | 5gf |
| 零件号别名 | 1829496 652918 |
| 预行程 | - |
| 额定电压-AC | - |
| 额定电压-DC | 30V |
| 额定电流 | 100mA（DC） |
