Datasheet下载- 型号： CY74FCT240ATQCT
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CY74FCT240ATQCT由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CY74FCT240ATQCT价格参考。Texas InstrumentsCY74FCT240ATQCT封装/规格：未分类， 暂无。您可以下载CY74FCT240ATQCT参考资料、Datasheet数据手册功能说明书，资料中有CY74FCT240ATQCT 详细功能的应用电路图电压和使用方法及教程。
CY74FCT240ATQCT 并非 Texas Instruments（TI）的产品，而是由 Cypress Semiconductor（现属英飞凌 Technologies）设计和生产的器件。该型号属于 FCT 系列高速 CMOS 逻辑器件，具体为双路反相三态八缓冲器/线路驱动器（8-bit inverting buffer/driver with 3-state outputs），常用于总线驱动与电平隔离场景。 其典型应用场景包括： - 微处理器/微控制器系统总线驱动：在数据总线（如地址锁存、数据缓冲）中提供电流驱动能力增强和负载隔离； - 电平转换与噪声抑制：支持5V TTL电平兼容，输入阈值适配TTL，输出驱动能力强（±15 mA），可驱动较长PCB走线或多个CMOS负载； - 三态控制应用：通过独立的输出使能引脚（1OE̅、2OE̅）实现多设备共享总线（如ISA、PCI早期接口或自定义并行总线），避免信号冲突； - 工业控制与通信接口板：用于隔离MCU与外部外设（如ADC、DAC、LED阵列、继电器模块）之间的数字信号，提升抗干扰能力与驱动可靠性。 需特别注意：TI 官方产品目录中无 CY74FCT240ATQCT 型号；TI 对应功能的类似器件为 SN74FCT240 或 SN74LVC240 等系列，但电气特性与封装可能不同。选型时应以 Cypress/Infineon 的官方数据手册为准，并确认供应链状态（该型号已进入产品寿命终止阶段，建议评估替代方案）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC INVERTER DUAL 4-INPUT 20QSOP缓冲器和线路驱动器 Tri-St 8-Bit |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

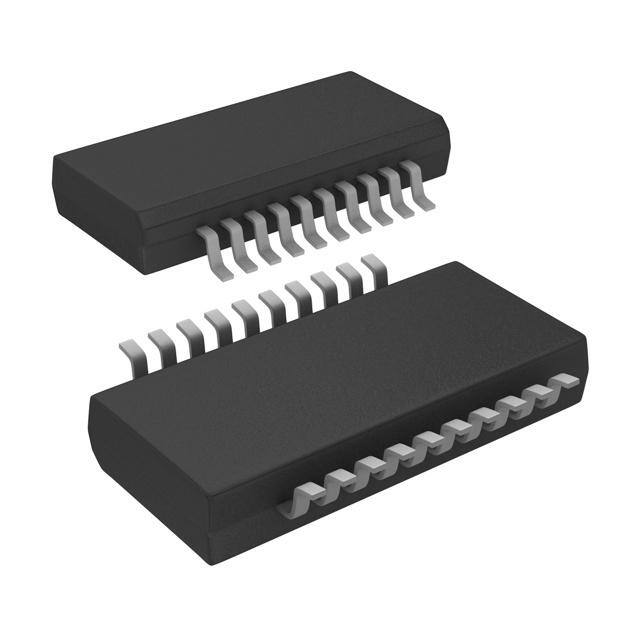

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,缓冲器和线路驱动器,Texas Instruments CY74FCT240ATQCT74FCT |
| 数据手册 | |
| 产品型号 | CY74FCT240ATQCT |
| 产品种类 | 缓冲器和线路驱动器 |
| 传播延迟时间 | 4.8 ns at 5 V |
| 低电平输出电流 | 64 mA |
| 供应商器件封装 | 20-SSOP/QSOP |
| 元件数 | 2 |
| 其它名称 | 296-14569-6 |
| 包装 | Digi-Reel® |
| 单位重量 | 125.800 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 20-SSOP（0.154"，3.90mm 宽） |
| 封装/箱体 | SSOP-20 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 2500 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 极性 | Inverting |
| 标准包装 | 1 |
| 每元件位数 | 4 |
| 每芯片的通道数量 | 8 |
| 电压-电源 | 4.75 V ~ 5.25 V |
| 电流-输出高，低 | 32mA，64mA |
| 电源电压-最大 | 5.25 V |
| 电源电压-最小 | 4.75 V |
| 电源电流 | 0.0002 mA |
| 系列 | CY74FCT240T |
| 输入线路数量 | 8 |
| 输出类型 | 3-State |
| 输出线路数量 | 3 |
| 逻辑类型 | 缓冲器/线路驱动器， 反相 |
| 逻辑系列 | FCT |
| 高电平输出电流 | - 32 mA |
