Datasheet下载- 型号： CY74FCT2244TQCT
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CY74FCT2244TQCT由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CY74FCT2244TQCT价格参考。Texas InstrumentsCY74FCT2244TQCT封装/规格：未分类， 暂无。您可以下载CY74FCT2244TQCT参考资料、Datasheet数据手册功能说明书，资料中有CY74FCT2244TQCT 详细功能的应用电路图电压和使用方法及教程。
该型号存在错误：CY74FCT2244TQCT 并非 Texas Instruments（TI）的产品，而是 Cypress Semiconductor（现属英飞凌）的器件。TI 的同类逻辑缓冲器/驱动器系列为 74FCT 或 SN74FCT，但具体型号“CY74FCT2244TQCT”中的前缀“CY”明确标识为Cypress（赛普拉斯）品牌。 CY74FCT2244TQCT 是一款双组、8位、三态输出、反相缓冲器/驱动器（实际为非反相，需查证数据手册；典型FCT2244为非反相），采用FCT-T（快速CMOS TTL兼容）工艺，具有低功耗、高驱动能力（-15mA/+64mA）、TTL电平兼容、支持热插拔及上电三态等特性。 典型应用场景包括： - 总线接口驱动：用于微处理器、FPGA或ASIC与并行数据总线（如地址/数据总线）之间的隔离与增强驱动能力； - 板级信号调理：在背板或长走线系统中提升噪声容限与扇出能力； - 电平转换与负载匹配：在混合逻辑电平系统中驱动多个TTL/LVTTL负载； - I/O扩展与外设接口：用于打印机接口、工业控制模块、通信板卡等需可靠并行数据传输的场景； - 时序关键系统：凭借约3.5ns典型传播延迟，适用于高速但非超高速（如≤100MHz）同步总线环境。 注：设计选型时应以官方数据手册为准，并注意其QFN（TQCT封装）的焊接与散热要求。若需TI原厂替代方案，可考虑SN74FCT244或SN74LVC244A等系列。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC BUFF/DVR TRI-ST 8BIT 20QSOP缓冲器和线路驱动器 Octal Buffer/Line Driver |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

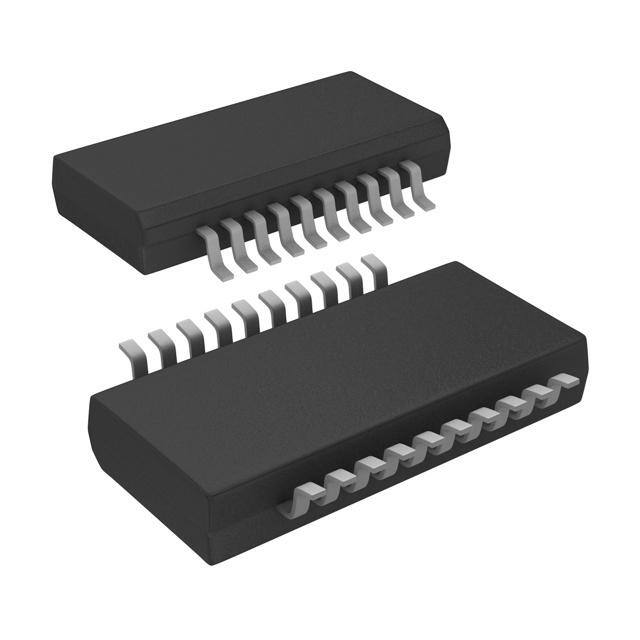

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,缓冲器和线路驱动器,Texas Instruments CY74FCT2244TQCT74FCT |
| 数据手册 | |
| 产品型号 | CY74FCT2244TQCT |
| 产品种类 | 缓冲器和线路驱动器 |
| 传播延迟时间 | 6.5 ns at 5 V |
| 低电平输出电流 | 12 mA |
| 供应商器件封装 | 20-SSOP/QSOP |
| 元件数 | 2 |
| 其它名称 | 296-31631-6 |
| 包装 | Digi-Reel® |
| 单位重量 | 125.800 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 20-SSOP（0.154"，3.90mm 宽） |
| 封装/箱体 | SSOP-20 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 2500 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 极性 | Non-Inverting |
| 标准包装 | 1 |
| 每元件位数 | 4 |
| 每芯片的通道数量 | 8 |
| 电压-电源 | 4.75 V ~ 5.25 V |
| 电流-输出高，低 | 15mA，12mA |
| 电源电压-最大 | 5.25 V |
| 电源电压-最小 | 4.75 V |
| 电源电流 | 0.0002 mA |
| 系列 | CY74FCT2244T |
| 输入线路数量 | 8 |
| 输出类型 | 3-State |
| 输出线路数量 | 3 |
| 逻辑类型 | 缓冲器/线路驱动器，非反相 |
| 逻辑系列 | FCT |
| 高电平输出电流 | - 15 mA |
