ICGOO在线商城 > 隔离器 > 光隔离器 - 晶体管，光电输出 > 4N35-X000
Datasheet下载- 型号： 4N35-X000
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供4N35-X000由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 4N35-X000价格参考。Vishay4N35-X000封装/规格：光隔离器 - 晶体管，光电输出， 光隔离器 有基极的晶体管 输出 5000Vrms 1 通道 6-DIP。您可以下载4N35-X000参考资料、Datasheet数据手册功能说明书，资料中有4N35-X000 详细功能的应用电路图电压和使用方法及教程。
4N35-X000是由Vishay Semiconductor Opto Division制造的光隔离器，属于光电晶体管类型。该器件通过光耦合实现输入和输出之间的电气隔离，适用于需要信号隔离的应用场景，以防止电气干扰或高压对电路的影响。 应用场景 1. 工业自动化与控制： - 在工业控制系统中，4N35-X000可用于隔离传感器、执行器和控制器之间的信号传输。例如，在PLC（可编程逻辑控制器）中，它可以将输入信号与内部电路隔离，确保系统的稳定性和安全性。 2. 电力电子设备： - 在电源转换、逆变器和其他电力电子设备中，4N35-X000可以用于隔离低压控制电路与高压主电路，防止高压侧的噪声或故障影响低压侧的控制逻辑。 3. 通信接口隔离： - 用于RS-232、RS-485等串行通信接口时，4N35-X000可以隔离发送端和接收端，避免地线电位差引起的干扰或损坏。这在长距离通信或多点网络中尤为重要。 4. 医疗设备： - 在医疗仪器中，如心电图机、监护仪等，4N35-X000可以隔离前端传感器与后端处理电路，确保患者安全并减少电磁干扰对测量结果的影响。 5. 汽车电子： - 在汽车电子系统中，4N35-X000可用于隔离传感器信号与ECU（电子控制单元），特别是在发动机控制、车身控制等模块中，提供可靠的信号传输和保护。 6. 家用电器： - 在家用电器如洗衣机、空调等中，4N35-X000可以隔离电机驱动电路与控制板，防止电机启动时的瞬态电压对控制电路造成损害。 7. 音频设备： - 在音频放大器或其他音频处理设备中，4N35-X000可以用于隔离模拟信号与数字控制信号，减少噪声干扰，提升音质。 总之，4N35-X000凭借其高隔离性能和可靠性，广泛应用于各种需要电气隔离的场合，特别适合于那些对信号完整性、抗干扰能力和安全性有较高要求的领域。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOISO 5KV TRANS W/BASE 6DIP晶体管输出光电耦合器 Phototransistor Out Single CTR >100% |
| 产品分类 | 光隔离器 - 晶体管，光电输出集成电路 - IC |
| 品牌 | Vishay Semiconductor Opto DivisionVishay Semiconductors |
| 产品手册 | |

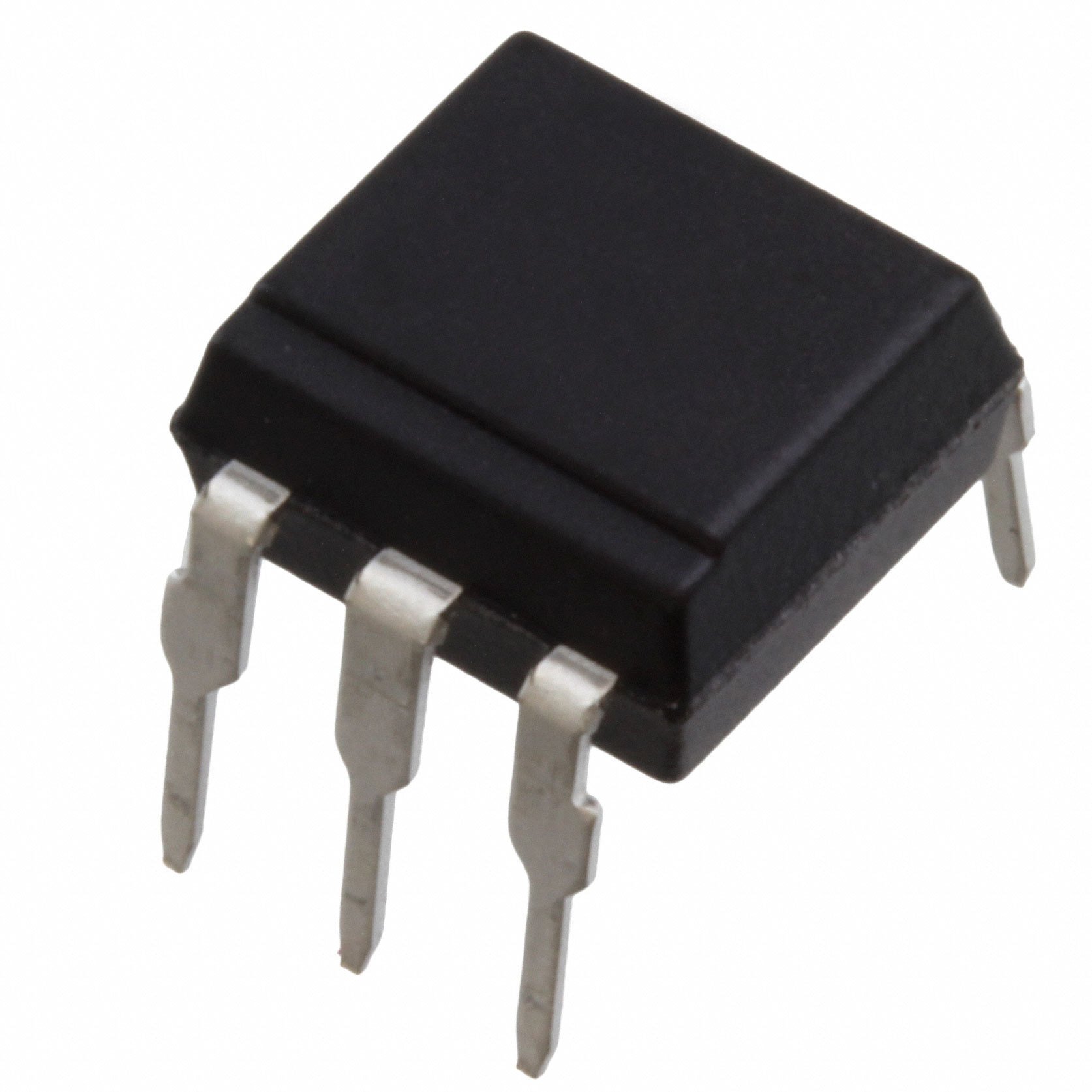

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,晶体管输出光电耦合器,Vishay Semiconductors 4N35-X000- |
| 数据手册 | |
| 产品型号 | 4N35-X0004N35-X000 |
| Vce饱和值（最大值） | - |
| 上升/下降时间（典型值） | - |
| 产品种类 | 晶体管输出光电耦合器 |
| 供应商器件封装 | 6-DIP |
| 包装 | 管件 |
| 商标 | Vishay Semiconductors |
| 安装类型 | 通孔 |
| 封装 | Tube |
| 封装/外壳 | 6-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-6 |
| 工作温度 | -55°C ~ 100°C |
| 工厂包装数量 | 2000 |
| 打开/关闭时间（典型值） | 10µs， 10µs |
| 最大功率耗散 | 150 mW |
| 最大反向二极管电压 | 6 V |
| 最大工作温度 | + 100 C |
| 最大正向二极管电压 | 1.5 V |
| 最大输入二极管电流 | 60 mA |
| 最大集电极/发射极电压 | 30 V |
| 最大集电极电流 | 100 mA |
| 最小工作温度 | - 55 C |
| 标准包装 | 2,000 |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 100% @ 10mA |
| 电流传递比 | 50 % |
| 绝缘电压 | 5300 Vrms |
| 输入类型 | DCDC |
| 输出类型 | 有基极的晶体管DC |
| 输出设备 | NPN Phototransistor |
| 通道数 | 1 |
| 配置 | 1 Channel |
