Datasheet下载- 型号： CX5Z-A2B2C5-40-25D18
- 制造商： CARDINAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CX5Z-A2B2C5-40-25D18由CARDINAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CX5Z-A2B2C5-40-25D18价格参考。CARDINALCX5Z-A2B2C5-40-25D18封装/规格：未分类， 暂无。您可以下载CX5Z-A2B2C5-40-25D18参考资料、Datasheet数据手册功能说明书，资料中有CX5Z-A2B2C5-40-25D18 详细功能的应用电路图电压和使用方法及教程。
CX5Z-A2B2C5-40-25D18 是 Cardinal Components Inc.（现为CTS Corporation 旗下品牌）推出的SMD贴片晶体谐振器，属于无源石英晶体（Crystal），典型频率为40 MHz，频率容差±25 ppm，工作温度范围–40°C 至 +85°C，负载电容18 pF，封装为3.2×2.5 mm（SMD-4）。 该型号主要应用于对频率稳定性、尺寸和可靠性要求较高的中高频数字电路中，典型场景包括： - 微控制器（MCU）与时钟系统：为ARM Cortex-M、RISC-V等低功耗MCU提供主时钟或RTC参考时钟； - 通信模块：用于Wi-Fi、蓝牙（BLE）、Zigbee等无线SoC的基准时钟，支持符合IEEE 802.11/Bluetooth SIG规范的频偏要求； - 工业控制与物联网终端：在PLC、传感器节点、智能电表等设备中，保障UART、SPI、I²C等接口时序精度及数据同步； - 消费电子：适用于TWS耳机主控、可穿戴设备（如智能手环）、音视频编解码芯片的时钟源； - 汽车电子二级应用：满足AEC-Q200 Grade 3（–40°C~+85°C）等级要求，可用于车载信息娱乐系统（IVI）非安全关键模块。 注：该晶体为无源器件，需配合MCU内部振荡电路或外置匹配电容（通常各接18 pF至地）使用。不适用于高精度实时时钟（需TCXO）或射频本振（需更高稳定度或低相噪方案）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | CRYSTAL 25MHZ 18PF SMD |
| ESR（等效串联电阻） | 30 欧姆 |
| 产品分类 | 晶体 |
| 品牌 | Cardinal Components Inc. |
| 数据手册 | |

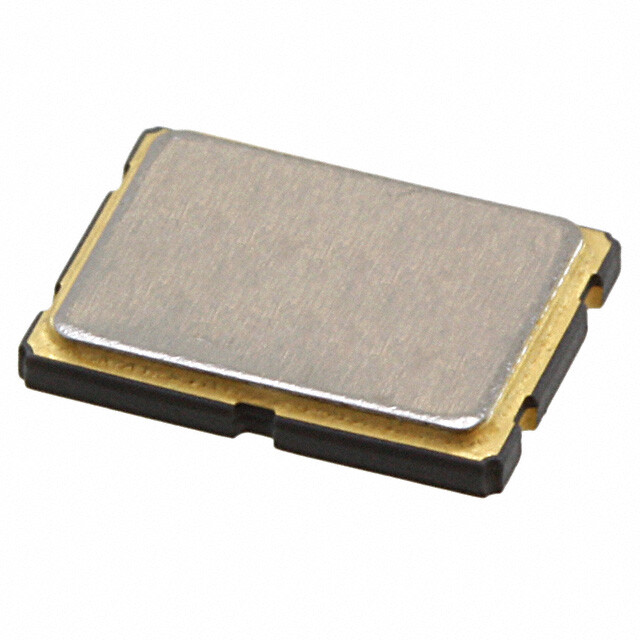

| 产品图片 |
|
| 产品型号 | CX5Z-A2B2C5-40-25D18 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CX5 |
| 其它名称 | 370-1164-1 |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.283" 长 x 0.205" 宽（7.20mm x 5.20mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，无引线（DFN，LCC） |
| 工作模式 | 基谐 |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1 |
| 等级 | - |
| 类型 | MHz 晶体 |
| 负载电容 | 18pF |
| 频率 | 25MHz |
| 频率容差 | ±20ppm |
| 频率稳定度 | ±50ppm |
| 高度 | 0.051"（1.30mm） |
