Datasheet下载- 型号： CNY17F3
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CNY17F3由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CNY17F3价格参考。Fairchild SemiconductorCNY17F3封装/规格：未分类， 暂无。您可以下载CNY17F3参考资料、Datasheet数据手册功能说明书，资料中有CNY17F3 详细功能的应用电路图电压和使用方法及教程。
CNY17F3 是安森美（ON Semiconductor）推出的单通道光耦合器，属于“光隔离器—晶体管输出型”（即光电晶体管输出），具有高隔离电压（5000 VRMS）、高电流传输比（CTR ≥ 100% @ IF = 10 mA）和紧凑的DIP-6封装。其典型应用场景包括： 1. 工业控制接口：用于PLC数字输入模块中，隔离现场传感器（如接近开关、限位开关）与控制器，防止高压/噪声干扰损坏低压逻辑电路。 2. 电源反馈回路：在离线式AC-DC开关电源（如适配器、LED驱动器）中，配合TL431等基准源构成次级侧电压反馈，实现初级-次级电气隔离与稳压控制。 3. 电机驱动保护：隔离微控制器PWM信号与IGBT/MOSFET栅极驱动电路，避免功率级噪声窜入MCU，提升系统可靠性。 4. 通信接口隔离：在RS-232/RS-485收发器前端提供信号隔离，抑制地电位差引起的共模干扰，适用于楼宇自动化、工业仪表等严苛环境。 5. 家电与白色家电：用于洗衣机、空调等设备的继电器驱动隔离，确保用户操作端（弱电）与负载端（强电）安全隔离，满足IEC 60730等安规要求。 该器件工作温度范围宽（–55°C 至 +110°C），响应时间适中（上升/下降时间约10 μs），适用于中低速数字信号隔离及模拟反馈场景，但不适用于高速通信（如USB、CAN）。设计时需注意合理设置输入限流电阻与输出负载，以保障CTR稳定性和长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5.3KV TRANS 6-SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

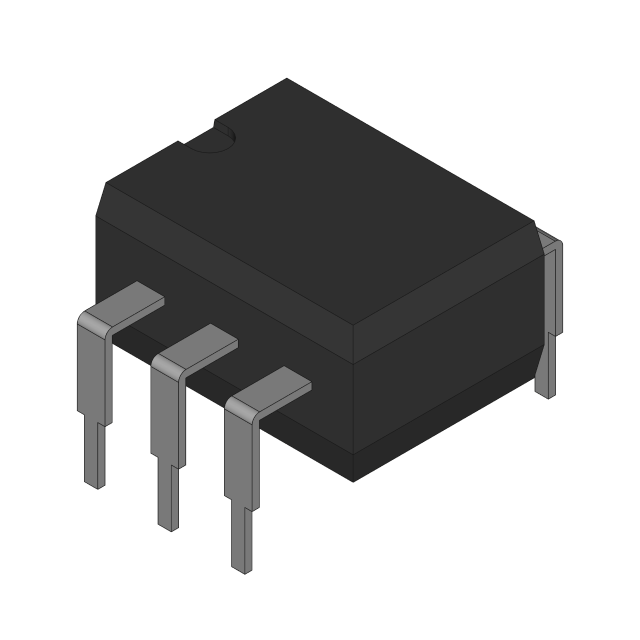

| 产品图片 | |
| 产品型号 | CNY17F3 |
| rohs | |
| 产品系列 | - |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 1µs， 2µs |
| 供应商器件封装 | 6-SMD |
| 其它名称 | CNY17F3FS |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD，鸥翼型 |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 10µs， 10µs （最小值） |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.35V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 100mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 200% @ 10mA |
| 电流传输比（最小值） | 100% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
