Datasheet下载- 型号： CMF5520M000GNEA
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CMF5520M000GNEA由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CMF5520M000GNEA价格参考。VishayCMF5520M000GNEA封装/规格：未分类， 暂无。您可以下载CMF5520M000GNEA参考资料、Datasheet数据手册功能说明书，资料中有CMF5520M000GNEA 详细功能的应用电路图电压和使用方法及教程。
Vishay Dale CMF5520M000GNEA 是一款高精度、高稳定性金属膜通孔式电阻器，阻值为20 MΩ（20兆欧），公差±2%，温度系数±50 ppm/°C，额定功率1/2 W（0.5 W），符合RoHS，具有优异的长期稳定性与低噪声特性。 该型号典型应用于对精度、稳定性和可靠性要求严苛的模拟与精密电子电路中，例如： - 精密测量仪器：数字万用表（DMM）、校准源、数据采集系统中的分压、反馈或限流网络； - 工业控制与传感器接口：高阻抗传感器（如pH电极、光电二极管偏置电路、静电检测）的上拉/下拉或负载电阻； - 医疗电子设备：心电图（ECG）、脑电图（EEG）等生物电信号采集前端的高阻隔离与偏置网络； - 高压/低电流场景：电源监控、绝缘电阻检测、漏电流测量电路中的采样电阻； - 航空航天与军工：需通过AEC-Q200或满足MIL-PRF-39017标准的高可靠性板级设计（CMF系列具备军规认证基础）。 其通孔封装（ axial lead, 55系列）便于手工焊接与波峰焊，适合原型验证及中小批量高可靠性产品。注意：20 MΩ属高阻值，PCB布局需避免污染、湿气及邻近走线耦合，建议采用三端隔离焊盘与清洁工艺以保障实际阻值稳定性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 20M OHM 1/2W 2% AXIAL |
| 产品分类 | 通孔电阻器 |
| 品牌 | Vishay Dale |
| 数据手册 | |

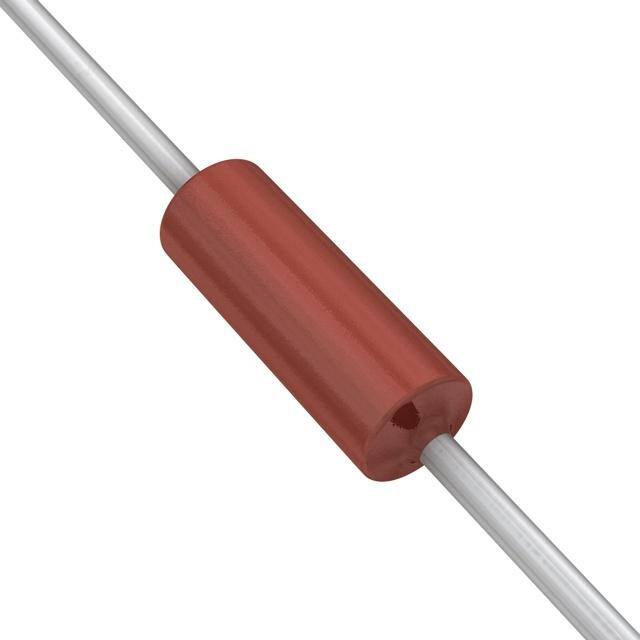

| 产品图片 |
|
| 产品型号 | CMF5520M000GNEA |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CMF |
| 供应商器件封装 | 轴向 |
| 功率(W) | 0.5W，1/2W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.090" 直径 x 0.240" 长（2.29mm x 6.10mm） |
| 容差 | ±2% |
| 封装/外壳 | 轴向 |
| 成分 | 金属薄膜 |
| 标准包装 | 5,000 |
| 温度系数 | ±200ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 20M |
| 端子数 | 2 |
| 高度 | - |
