Datasheet下载- 型号： CM252016-39NKL
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CM252016-39NKL由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CM252016-39NKL价格参考。BournsCM252016-39NKL封装/规格：未分类， 暂无。您可以下载CM252016-39NKL参考资料、Datasheet数据手册功能说明书，资料中有CM252016-39NKL 详细功能的应用电路图电压和使用方法及教程。

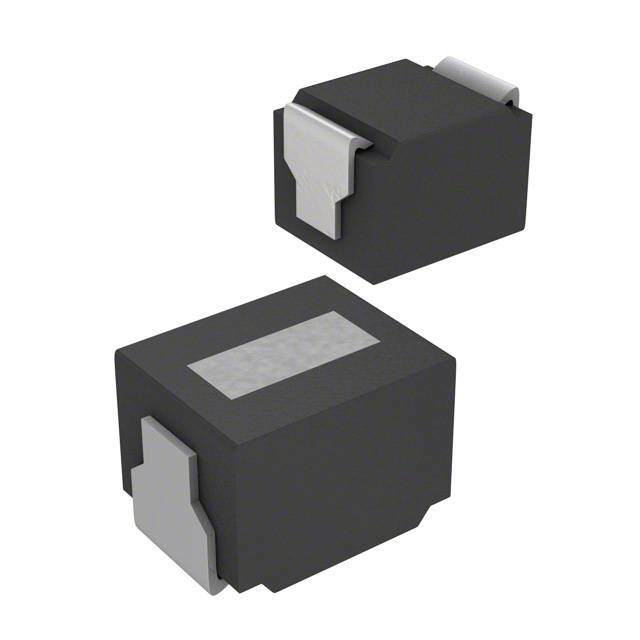

Bourns Inc. 的 CM252016-39NKL 是一款表面贴装（SMD）固定电感器，属于高性能功率电感系列，电感值为39 nH（±10%），额定电流达3.8 A，直流电阻（DCR）低至约4.5 mΩ，封装尺寸为2.5 mm × 2.0 mm × 1.6 mm（即2520封装）。 该器件主要应用于高频、高效率的电源管理场景，典型用途包括： - DC-DC降压转换器（Buck Converter）：作为输出滤波电感，配合IC（如TI、Infineon或ADI的PWM控制器）实现稳压，常见于智能手机、平板电脑、笔记本电脑等便携式设备的主电源或核心电压（如CPU/GPU供电）模块； - POL（Point-of-Load）电源系统：在FPGA、ASIC、SoC等数字芯片附近提供本地化、低噪声的供电，满足快速瞬态响应需求； - 5G通信设备与基站射频前端供电：用于PA（功率放大器）、LNA（低噪声放大器）等模块的偏置电路和电源滤波，支持高频（可达数百MHz）开关频率下的稳定工作； - 汽车电子：符合AEC-Q200基础可靠性要求（需确认具体批次认证），适用于车载信息娱乐系统、ADAS摄像头模块等非安全关键型低压电源设计。 其低DCR、高饱和电流及优异温升特性，使其在紧凑空间内兼顾效率与热性能，适合对体积、能效和动态响应有严苛要求的应用。注意：实际选型需结合电路工作频率、纹波电流及EMI要求进行验证。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 550 毫欧最大 |
| 描述 | INDUCTOR CHIP .039UH 2520 SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CM252016-39NKL |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CM252016 |
| 不同频率时的Q值 | 15 @ 100MHz |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.098" 长 x 0.079" 宽（2.50mm x 2.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 聚合物 |
| 标准包装 | 2,000 |
| 电感 | 39nH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 100MHz |
| 频率-自谐振 | 890MHz |
| 额定电流 | 215mA |
| 高度-安装（最大值） | 0.063"（1.60mm） |
