Datasheet下载- 型号： CM1690-08DE
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CM1690-08DE由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CM1690-08DE价格参考。ON SemiconductorCM1690-08DE封装/规格：未分类， 暂无。您可以下载CM1690-08DE参考资料、Datasheet数据手册功能说明书，资料中有CM1690-08DE 详细功能的应用电路图电压和使用方法及教程。
CM1690-08DE 是安森美（ON Semiconductor）推出的一款集成式 EMI/RFI 滤波器，属于 LC 型共模/差模复合滤波网络，内置 8 通道低电容 ESD 保护二极管（符合 IEC 61000-4-2 Level 4 ±15kV 空气放电标准）和 LC 滤波结构。其典型应用场景聚焦于高速、高密度、易受电磁干扰的便携式电子设备接口端口。 主要应用包括：智能手机和平板电脑的 USB 2.0/USB Micro-B 接口、HDMI（非高速模式）、MHL、SIM 卡槽、SD 卡接口、耳机插孔（3.5mm）等小型化数据/信号接口。该器件通过在信号线（如 D+/D−、CLK/DATA 等）上集成低插入损耗 LC 滤波器（截止频率约 100–200MHz），可有效抑制 30MHz–1GHz 频段内的传导性共模噪声与高频 RF 干扰，防止干扰射频前端（如 Wi-Fi、蓝牙、蜂窝收发模块）并满足 FCC/CE 电磁兼容认证要求。同时，其超低结电容（典型值 0.8pF/通道）确保对高速信号完整性影响极小，适用于最高达 480 Mbps 的 USB 2.0 传输速率。 此外，CM1690-08DE 采用 2.5 mm × 1.0 mm × 0.55 mm 的微型 DFN-16 封装，节省 PCB 面积，适合空间受限的移动终端设计。综上，该器件是面向消费类电子中多路低速/中速数字接口进行 EMI 抑制与静电防护一体化设计的理想选型。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 滤波器 |
| 描述 | IC L-C FILTER ARRAY 8CH 16DFN |
| ESD保护 | 是 |
| 产品分类 | EMI/RFI 滤波器（LC、RC 网络） |
| 品牌 | ON Semiconductor |
| 数据手册 | |

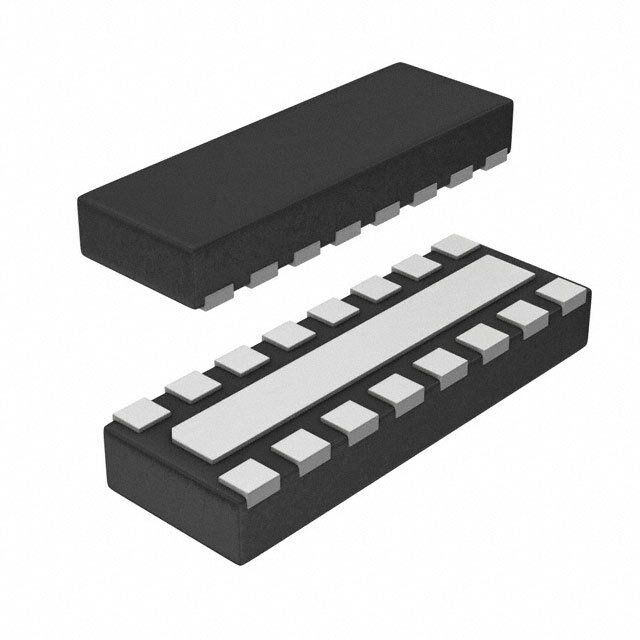

| 产品图片 | |
| 产品型号 | CM1690-08DE |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Praetorian® |
| 中心/截止频率 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.130" 长 x 0.053" 宽（3.30mm x 1.35mm） |
| 封装/外壳 | 16-UFDFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 移动设备的数据线路 |
| 技术 | LC（Pi） |
| 数值 | L = 12nH（总计），C = 16.5pF |
| 标准包装 | 3,000 |
| 滤波器阶数 | 3rd |
| 电流 | 30mA |
| 电阻-通道(Ω) | 8 |
| 类型 | 低通 |
| 衰减值 | 35dB @ 1GHz ~ 3GHz |
| 通道数 | 8 |
| 高度 | 0.022"（0.55mm） |
