Datasheet下载- 型号： CM1485-02SE
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CM1485-02SE由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CM1485-02SE价格参考。ON SemiconductorCM1485-02SE封装/规格：未分类， 暂无。您可以下载CM1485-02SE参考资料、Datasheet数据手册功能说明书，资料中有CM1485-02SE 详细功能的应用电路图电压和使用方法及教程。
CM1485-02SE 是安森美（ON Semiconductor）推出的一款集成式 EMI/RFI 滤波器，采用 LC 网络结构，内置 2 通道低通滤波（含共模扼流圈与陶瓷电容），专为高速数字接口的静电放电（ESD）防护与电磁干扰抑制而优化。其典型应用场景包括：智能手机、平板电脑及可穿戴设备中的 USB 2.0、HDMI、MIPI D-PHY（如摄像头/显示屏接口）等高速数据线路；在这些接口中，该器件可同时提供 ±15kV（空气放电）/±8kV（接触放电）IEC 61000-4-2 级 ESD 防护，并有效抑制 30MHz–1GHz 频段内的共模噪声，降低辐射发射（RE）与传导发射（CE），助力产品通过 FCC、CE 等电磁兼容认证。此外，其超小尺寸（1.6mm × 1.0mm × 0.55mm，DFN-6 封装）、低插入损耗（<0.5dB @ 480MHz）和高带宽（>500MHz 信号通带）特性，使其特别适用于空间受限、高频高密度布板的便携式电子设备，兼顾信号完整性与系统可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 滤波器 |
| 描述 | IC LCD/CAM EMI FLTR 2CH SOT563-6 |
| ESD保护 | 是 |
| 产品分类 | EMI/RFI 滤波器（LC、RC 网络） |
| 品牌 | ON Semiconductor |
| 数据手册 | |

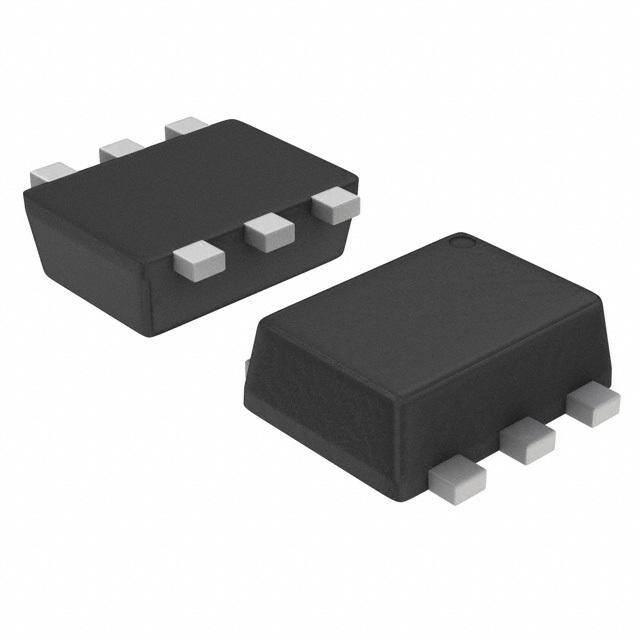

| 产品图片 |
|
| 产品型号 | CM1485-02SE |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 中心/截止频率 | 125MHz（截止值） |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.063" 长 x 0.047" 宽（1.60mm x 1.20mm） |
| 封装/外壳 | SOT-563，SOT-666 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 移动设备的数据线路 |
| 技术 | RC（Pi） |
| 数值 | R = 100 欧姆，C = 12pF |
| 标准包装 | 5,000 |
| 滤波器阶数 | 2nd |
| 电流 | - |
| 电阻-通道(Ω) | 100 |
| 类型 | 低通 |
| 衰减值 | 30dB @ 800MHz ~ 1GHz |
| 通道数 | 2 |
| 高度 | 0.024"（0.60mm） |
