Datasheet下载- 型号： CM1483-02DE
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CM1483-02DE由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CM1483-02DE价格参考。ON SemiconductorCM1483-02DE封装/规格：未分类， 暂无。您可以下载CM1483-02DE参考资料、Datasheet数据手册功能说明书，资料中有CM1483-02DE 详细功能的应用电路图电压和使用方法及教程。
CM1483-02DE 是安森美（ON Semiconductor）推出的集成式 EMI/RFI 滤波器，属于 LC/RC 网络型器件，采用 8 引脚 DFN 封装，内置 2 通道低通滤波电路（含共模电感与旁路电容），专为高速差分信号线（如 USB 2.0、HDMI、MIPI D-PHY、LVDS 等）提供 ESD 保护与高频噪声抑制。 典型应用场景包括：智能手机、平板电脑、笔记本电脑等便携设备中 USB 接口（尤其是 Type-C 连接器）的数据线（D+/D−）端，用于抑制 30 MHz–3 GHz 频段的传导与辐射干扰，同时满足 IEC 61000-4-2 ±15 kV（空气/接触）ESD 防护要求；车载信息娱乐系统（IVI）中摄像头模组（如 rear camera via MIPI）信号路径的前端滤波，防止射频噪声耦合导致图像噪点或传输误码；工业相机、医疗内窥镜等对信号完整性要求高的精密成像设备中，保障高速串行链路的抗扰度与电磁兼容性（EMC）通过认证（如 CISPR 22/32、FCC Part 15）。 该器件无需外部元件即可实现共模/差模噪声衰减（典型共模插入损耗 >20 dB @ 1 GHz），显著简化 PCB 布局，节省空间，并提升系统级 ESD 可靠性。适用于需兼顾高频滤波性能、小尺寸封装及高可靠性设计的消费电子与嵌入式终端设备。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 滤波器 |
| 描述 | 2 CH. EMI FILTER W/ESD |
| ESD保护 | 是 |
| 产品分类 | EMI/RFI 滤波器（LC、RC 网络） |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CM1483-02DE |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Praetorian® |
| 中心/截止频率 | 31MHz（截止值） |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.079" 长 x 0.079" 宽（2.00mm x 2.00mm） |

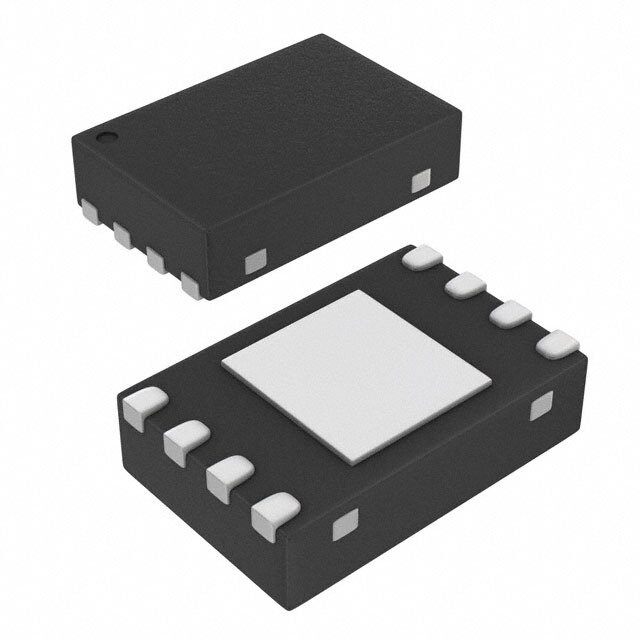

| 封装/外壳 | 8-WFDFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 移动设备的数据线路 |
| 技术 | LC（Pi） |
| 数值 | L = 3nH，C = 100pF |
| 标准包装 | 3,000 |
| 滤波器阶数 | 3rd |
| 电流 | 30mA |
| 电阻-通道(Ω) | 0.75 |
| 类型 | 低通 |
| 衰减值 | 40dB @ 1GHz |
| 通道数 | 2 |
| 高度 | 0.031"（0.80mm） |
