Datasheet下载- 型号： CKP2520M1R5M-T
- 制造商： TAIYO YUDEN-XENTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CKP2520M1R5M-T由TAIYO YUDEN-XENTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CKP2520M1R5M-T价格参考。TAIYO YUDEN-XENTEKCKP2520M1R5M-T封装/规格：未分类， 暂无。您可以下载CKP2520M1R5M-T参考资料、Datasheet数据手册功能说明书，资料中有CKP2520M1R5M-T 详细功能的应用电路图电压和使用方法及教程。
Taiyo Yuden（太阳诱电）CKP2520M1R5M-T是一款高性能贴片功率电感器，属于固定电感器类别。其标称电感值为1.5μH，额定电流达2.5A（典型），采用屏蔽型磁芯结构（铁氧体+金属复合材料），具备低DCR（约36mΩ）、高饱和电流及优异的抗EMI特性。 该器件主要应用于便携式电子设备与高密度电源管理场景，典型包括： - DC-DC降压转换器（Buck Converter）：作为输出滤波电感，广泛用于智能手机、平板电脑、TWS耳机等设备的PMIC（电源管理IC）后级，为CPU、GPU、基带芯片等提供稳定低压大电流供电（如1.2V/2A）。 - 负载点电源（PoL）模块：适用于FPGA、ASIC、DDR内存供电电路，满足快速动态负载响应与低纹波要求。 - 汽车电子辅助系统：在符合AEC-Q200标准的非安全关键应用中（如车载信息娱乐系统、ADAS摄像头供电），提供可靠滤波功能（需确认具体批次是否通过车规认证）。 其2520封装（2.5×2.0×1.2mm）兼顾小型化与散热能力，适合高密度PCB布局；M级电感公差（±20%）适配成本敏感但性能要求较高的消费类电源设计。注意：该型号不适用于高频射频电路或谐振应用，仅作储能与滤波用途。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 90 毫欧最大 |
| 描述 | INDUCTOR 1.5UH MULTILAYER 1008固定电感器 INDCTR HICUR MLTLYR 1008 1.5uH 20% |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Taiyo Yuden |
| 产品手册 | |

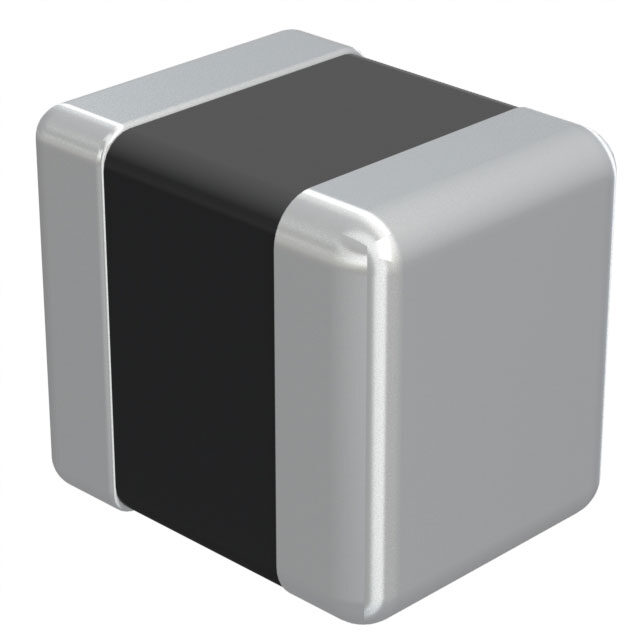

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Taiyo Yuden CKP2520M1R5M-TCK |
| 数据手册 | |
| 产品型号 | CKP2520M1R5M-T |
| 不同频率时的Q值 | - |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | 1008 （2520 公制） |
| 其它名称 | 587-3073-1 |
| 包装 | 剪切带 （CT） |
| 商标 | Taiyo Yuden |
| 外壳宽度 | 2 mm |
| 外壳长度 | 2.5 mm |
| 外壳高度 | 1.2 mm |
| 大小/尺寸 | 0.098" 长x 0.079" 宽（2.50mm x 2.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | 20 % |
| 封装 | Reel |
| 封装/外壳 | 1008（2520 公制） |
| 封装/箱体 | 1008 (2520 metric) |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 85°C |
| 工作温度范围 | - 40 C to + 85 C |
| 工厂包装数量 | 3000 |
| 最大直流电流 | 1.3 A |
| 最大直流电阻 | 75 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 电感 | 1.5 uH |
| 电流-饱和值 | - |
| 端接类型 | SMD/SMT |
| 类型 | 多层 |
| 系列 | CK |
| 频率-测试 | 1MHz |
| 频率-自谐振 | - |
| 额定电流 | 1.3A |
| 高度-安装（最大值） | 0.039"（1.00mm） |
