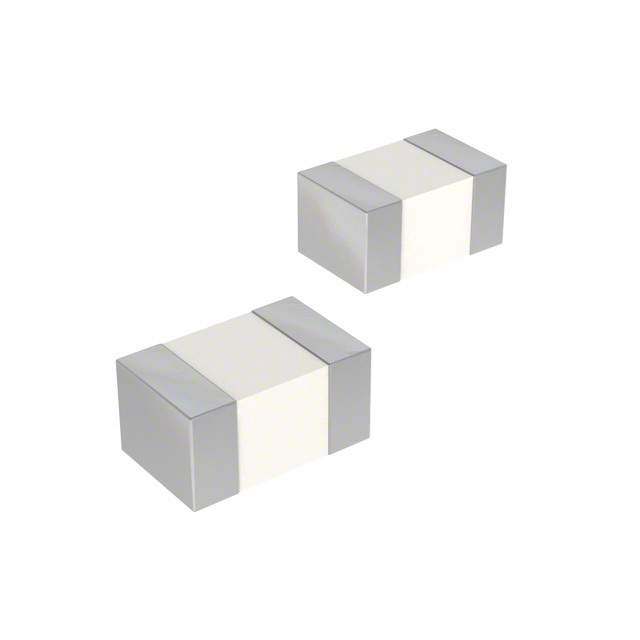

Datasheet下载- 型号： CI201210-6N8J
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CI201210-6N8J由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CI201210-6N8J价格参考。BournsCI201210-6N8J封装/规格：未分类， 暂无。您可以下载CI201210-6N8J参考资料、Datasheet数据手册功能说明书，资料中有CI201210-6N8J 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CI201210-6N8J 是一款小型片式固定电感器（尺寸 2.0×1.2×1.0 mm），电感值为6.8 nH，精度±5%（J档），额定电流达900 mA，直流电阻低至0.055 Ω。其主要应用场景集中在高频电子电路中，尤其适用于： 1. 射频（RF）匹配与滤波：在智能手机、Wi-Fi 6/6E、蓝牙模块及蜂窝通信前端（如4G LTE/5G NR频段）中，用于天线阻抗匹配、谐振回路调谐及RF信号路径的噪声抑制； 2. 电源去耦与旁路：为射频收发器（如PA、LNA、VCO）、SoC或基带芯片的高频供电引脚提供低感抗通路，滤除GHz级开关噪声，提升电源完整性； 3. EMI抑制：配合电容构成π型或LC滤波网络，抑制高速数字接口（如MIPI、USB 2.0）或时钟线路产生的高频辐射干扰，满足EMC认证要求； 4. 无线充电接收端：在小型化接收线圈驱动电路中用作谐振电感或补偿网络元件（需结合具体拓扑验证）。 该器件采用铁氧体磁芯与全屏蔽结构，具备优异的抗饱和特性与低电磁泄漏，适合高密度PCB布局。典型应用包括移动终端、可穿戴设备、IoT传感器节点及车载信息娱乐系统中的射频子模块。使用时需注意焊接热敏感性（符合JEDEC J-STD-020标准）及避免邻近大电流走线以减少互感影响。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 250 毫欧最大 |
| 描述 | INDUCTOR MULTI LAYER CHIP 6.8NH |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CI201210-6N8J |
| rohs | |
| RoHS指令信息 | |
| 产品系列 | CI201210 |
| 不同频率时的Q值 | 10 @ 100MHz |
| 供应商器件封装 | 0805（2012 公制） |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.079" 长 x 0.049" 宽（2.00mm x 1.25mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | 0805（2012 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -55°C ~ 125°C |
| 材料-磁芯 | 陶瓷 |
| 标准包装 | 3,000 |
| 电感 | 6.8nH |
| 电流-饱和值 | - |
| 类型 | 多层 |
| 频率-测试 | 100MHz |
| 频率-自谐振 | 2.6GHz |
| 额定电流 | 300mA |
| 高度-安装（最大值） | 0.047"（1.20mm） |
