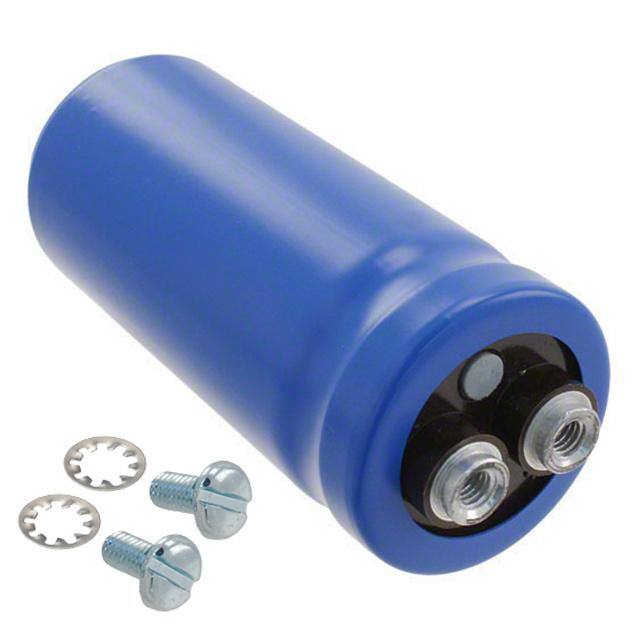

Datasheet下载- 型号： CGS502U075R2C
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS502U075R2C由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS502U075R2C价格参考。Cornell DubilierCGS502U075R2C封装/规格：未分类， 暂无。您可以下载CGS502U075R2C参考资料、Datasheet数据手册功能说明书，资料中有CGS502U075R2C 详细功能的应用电路图电压和使用方法及教程。
CGS502U075R2C 是 Cornell Dubilier Electronics（CDE）旗下一款铝电解电容器，其标称参数为5000 µF / 75 V DC，低阻抗（R2C后缀通常表示径向引线、标准纹波电流等级及符合RoHS的环保封装）。该器件适用于中高功率、中等频率的直流滤波与储能场景。 典型应用场景包括： - 工业电源系统：如PLC电源、变频器直流母线滤波，用于平抑整流后脉动电压，提升输出稳定性； - UPS（不间断电源）：在后备式或在线式UPS的DC链路中提供能量缓冲与瞬态响应支持； - 电机驱动器与伺服放大器：吸收IGBT开关过程中的反向电动势及回馈能量，保护功率器件； - 医疗设备电源模块：如影像设备（X光、超声）的高压供电单元中，承担大容量储能与纹波抑制功能； - LED路灯/工矿灯驱动电源：在宽温、长寿命要求下，为恒流源前级提供可靠滤波（需注意降额使用，建议工作电压≤60 V以延长寿命）。 该型号具备较高纹波电流承受能力与较长使用寿命（105℃下典型寿命约2000–3000小时），但需注意极性安装、温度降额及PCB布局散热。不推荐用于高频开关（>100 kHz）或高振动环境，亦不可替代固态电容或薄膜电容于高频去耦场合。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 5000UF 75V SCREW铝质电解电容器-螺旋式接线端 5000uF 75V-10+75% |
| ESR | 58 mOhms |
| ESR（等效串联电阻） | 58 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Cornell Dubilier |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-螺旋式接线端,Cornell Dubilier CGS502U075R2CCGS |
| 数据手册 | |
| 产品型号 | CGS502U075R2C |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品 | Computer Grade Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-螺旋式接线端 |
| 包装 | 散装 |
| 商标 | Cornell Dubilier |
| 大小/尺寸 | 1.375" 直径（34.93mm） |
| 安装类型 | 底座安装 |
| 容差 | - 10 %, + 75 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 引线间隔 | 12.7 mm (0.5 in) |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压额定值DC | 75 V |
| 电容 | 5000 uF |
| 直径 | 35 mm (1.375 in) |
| 端接类型 | Screw |
| 类型 | - |
| 系列 | CGS |
| 纹波电流 | 4.4 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 54 mm (2.125 in) |
| 阻抗 | - |
| 额定电压 | 75V |
| 高度-安装（最大值） | 2.125"（53.98mm） |
