Datasheet下载- 型号： CGS204U7R5R5L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS204U7R5R5L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS204U7R5R5L价格参考。Cornell DubilierCGS204U7R5R5L封装/规格：未分类， 暂无。您可以下载CGS204U7R5R5L参考资料、Datasheet数据手册功能说明书，资料中有CGS204U7R5R5L 详细功能的应用电路图电压和使用方法及教程。
CGS204U7R5R5L 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属于其 CGS 系列（低阻抗、长寿命、高纹波电流型）。该型号参数为：200 µF 容量、7.5 V 额定电压、±20% 容差、105°C 额定温度、低 ESR（典型值约 45 mΩ）、额定纹波电流达 1.1 A（100 kHz/105°C），采用径向引线、小型化封装（如 8 mm × 11.5 mm）。 其典型应用场景包括： - 开关电源（SMPS）次级输出滤波：在DC-DC转换器、AC-DC适配器中，用于平滑整流后的脉动直流，提供稳定低压输出（如5V/3.3V系统）； - LED驱动电源输入/输出端滤波：抑制高频开关噪声，提升EMI性能与光输出稳定性； - 工业控制板与嵌入式设备的局部去耦与储能：为FPGA、MCU、传感器供电电路提供瞬态响应支持； - 通信设备（如光模块、基站电源模块）中的低压旁路与缓冲； - 消费电子（机顶盒、路由器、智能家电）中空间受限但需高可靠性、耐纹波的电源路径。 该器件凭借低ESR、高纹波耐受能力及105°C长寿命（≥5000小时），特别适用于紧凑型、高功率密度、持续工作的中低电压（≤7.5 V）电源场景，不适用于高压或交流耦合等非设计工况。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 200000UF 7.5V SCREW |
| ESR（等效串联电阻） | 12 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |

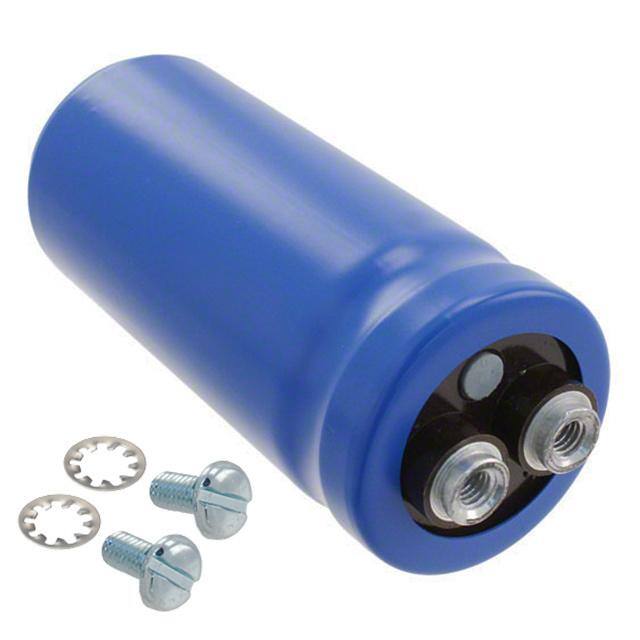

| 产品图片 |
|
| 产品型号 | CGS204U7R5R5L |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 1.375" 直径（34.93mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+75% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 200000µF |
| 类型 | - |
| 纹波电流 | 10.8A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 7.5V |
| 高度-安装（最大值） | 5.625"（142.88mm） |
