Datasheet下载- 型号： CGS203U040V5L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS203U040V5L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS203U040V5L价格参考。Cornell DubilierCGS203U040V5L封装/规格：未分类， 暂无。您可以下载CGS203U040V5L参考资料、Datasheet数据手册功能说明书，资料中有CGS203U040V5L 详细功能的应用电路图电压和使用方法及教程。

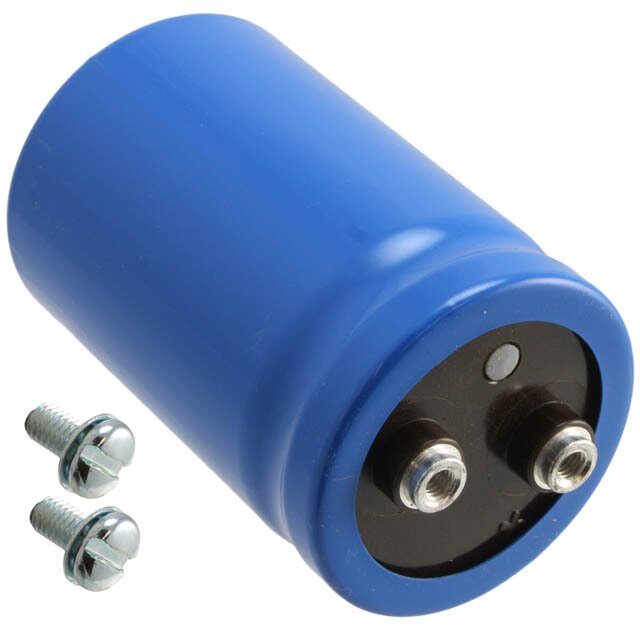

CGS203U040V5L 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，其规格为20,000 µF / 40 V，径向引线、低阻抗、长寿命（额定寿命通常为2000–3000小时@105°C），带螺栓安装（“5L”后缀通常表示带螺母/垫圈的锁紧式端子结构，适用于高纹波电流场景）。 该型号典型应用于对大容量储能、高纹波耐受及稳定供电要求较高的工业与电力电子设备中，例如： - 开关电源（SMPS）的输出滤波与主储能环节，尤其在大功率通信电源、服务器电源或工业变频器中平抑电压波动； - 不间断电源（UPS）和逆变器的直流母线支撑电容，提供瞬时能量缓冲并维持母线电压稳定； - 焊接设备、激光电源等脉冲负载系统中，吸收/释放高峰值电流； - 风电、光伏并网变流器的直流侧滤波，配合IGBT模块工作，需承受较高纹波电流与温度应力。 其低ESR（等效串联电阻）、宽温范围（–40°C 至 +105°C）及加固型机械结构（螺栓安装），确保在振动、高温及长期连续运行工况下可靠性。不适用于高频信号耦合或精密定时电路（铝电解电容参数分散性较大且漏电流较高）。 注意：实际选型需结合纹波电流、环境温度、散热条件及寿命降额要求进行校核，建议参考CDE官方数据手册中的热设计指南。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 20000UF 40V SCREW |
| ESR（等效串联电阻） | 14 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CGS203U040V5L |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 2.000" 直径（50.80mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+75% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 20000µF |
| 相关产品 | /product-detail/zh/125565-09/338-1364-ND/1287203 |
| 类型 | - |
| 纹波电流 | 13.6A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 40V |
| 高度-安装（最大值） | 5.625"（142.88mm） |
