Datasheet下载- 型号： CGRM4005-HF
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGRM4005-HF由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGRM4005-HF价格参考。COMCHIP TECHNOLOGYCGRM4005-HF封装/规格：未分类， 暂无。您可以下载CGRM4005-HF参考资料、Datasheet数据手册功能说明书，资料中有CGRM4005-HF 详细功能的应用电路图电压和使用方法及教程。
CGRM4005-HF 是 Comchip Technology 推出的一款表面贴装（SMD）通用整流二极管，属于单芯片硅整流器，采用 DO-214AC（SMA）封装，额定反向重复峰值电压（VRRM）为50V，平均整流电流（IO）达1.0A，正向压降低（典型值约0.95V @ 1A），具有良好的热稳定性和快速恢复特性（trr ≈ 500ns）。 其典型应用场景包括： - 小功率开关电源（SMPS）次级整流：适用于5–24V输出的AC/DC适配器、充电器及LED驱动电源中的低压大电流整流； - DC-DC转换器输入/输出端整流与续流：在降压（Buck）、升压（Boost）等拓扑中作同步整流替代或防反接保护； - 消费电子设备电源管理：如机顶盒、路由器、安防摄像头等对尺寸和效率有要求的嵌入式系统； - 工业控制板与家电控制模块：用于继电器驱动、信号隔离、极性保护及EMI滤波电路中的钳位与整流； - 电池供电设备的反向保护电路：利用其低VF和高可靠性，防止电池误接导致的损坏。 该器件符合RoHS标准，具备良好的ESD防护能力（HBM >8kV），适合自动化贴片生产。需注意：虽标称50V耐压，实际设计中建议留足20%以上裕量，避免瞬态过压失效；高温环境下应校核降额曲线以确保长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE GEN PURPOSE 600V 1A SOD123 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

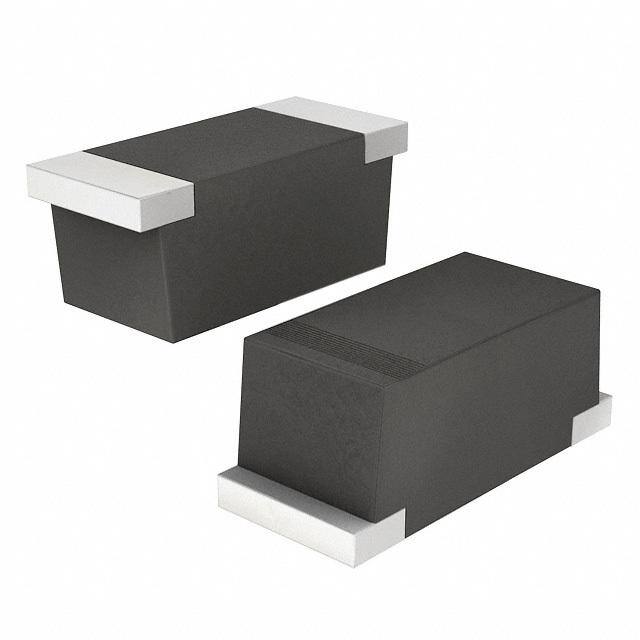

| 产品图片 |
|
| 产品型号 | CGRM4005-HF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.1V @ 1A |
| 不同 Vr、F时的电容 | 15pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 600V |
| 二极管类型 | 标准 |
| 供应商器件封装 | SOD-123 |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOD-123T |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 2,500 |
| 电压-DC反向(Vr)（最大值） | 600V |
| 电流-平均整流(Io) | 1A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
